國電西高分壓器檢定裝置的研發再創新高

2016年10月12日，武漢國電西高電氣有限公司結合目前所需測量電壓的精準要求，采用電位屏蔽式高壓測量裝置以及多種專利屏蔽技術，所研發出一款擁有更高測量精度、更長使用壽命和更高穩定性的新型分壓器檢定裝置。

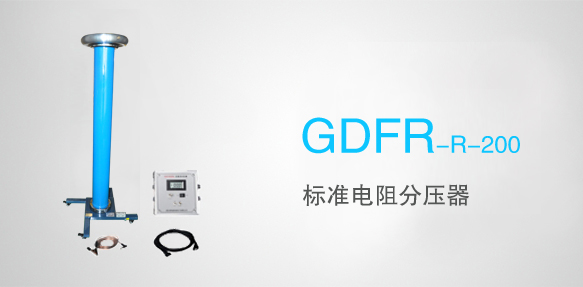

該項研發屬于GDFR系列高壓分壓器，具體型號為GDFR-R-200標準電阻分壓器。它是由主分壓器和輔助分壓器構成.分壓器的分壓比為105:1和105:10,分壓比準確度優于0.1%,可作為直流高壓標準使用,或直接測量200kV直流高電壓。其中主分壓器由精密線繞電阻串聯組成,阻值為600M,輔助分壓器不參與分壓比,僅起屏蔽作用,其阻值為1200M。

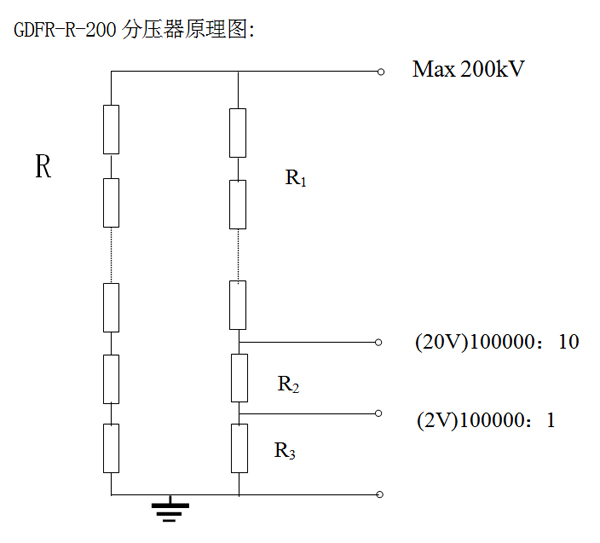

R1+R2+R3=600M

R2+R3=60k

R=1200M

R是輔助電阻與分壓比無關,僅為主分壓器提供等電位屏蔽。

我公司該項分壓器檢定裝置的問世，再次鑒定了國電西高雄厚的技術實力和科研技術人才。目前該分壓器已通過各項技術驗證，成功實現了測量更精準化的新時代要求。
