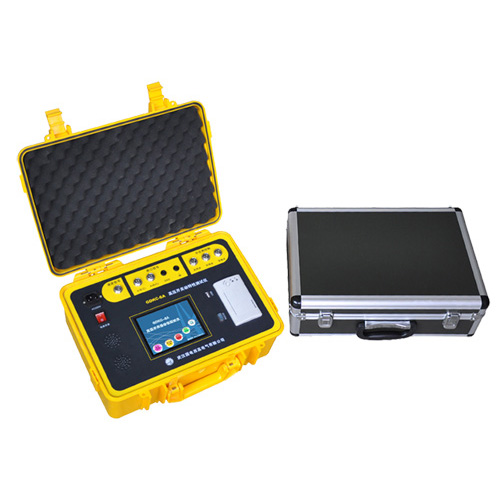

高壓開關動特性測試儀
一、用途
高壓斷路器是電力系統中重要的控制設備。電網中高壓斷路器的運行數量最多，運行條件和技術要求比較復雜，其運行可靠性不僅關系到高壓斷路器本身，而且影響到其它設備乃至整個電網。因此，對高壓斷路器的動特性進行測試是一項很重要的工作，但采用傳統的方法對高壓斷路器進行動特性測試時存在操作復雜、測試精度低等缺點，為了解決這些問題，我們開發了GDKC-6A型高壓開關動特性測試儀。
二、特點及主要功能
● 超大水晶觸摸彩屏、高速熱敏打印機
5.7寸640×480彩色觸摸屏,人性化交互式水晶界面，圖文顯示，界面直觀，便于現場人員操作和使用；
高速熱敏打印機，方便現場打印試驗曲線和數據；
● 超強集成性能直流電源
集成操作電源，無須現場二次電源，現場使用更加方便快捷；
電源電壓30V～300V可調，電流20A，連續工作時間3s；
● 三種試驗完美實現
① 常規試驗,測出開關的合分閘時間、彈跳時間、同期時間；測出開關的剛合分速度、最大速度、平均速度、開距、行程等速度數據；
② 重合閘試驗,測出開關重合閘的分合、合分、分合分的時間數據；
③ 低電壓試驗,測出合分線圈的電壓動作值，電源電壓可連續調節；
● 三種合分閘控制方式
①支持內同步方式控制分合閘，內部電源輸出直流電壓；
②支持外同步方式控制分合閘，內部支持外部交直流電源輸入電壓信號；
③支持空節點同步方式控制分合閘，內部空節點控制外部電源；
● 大容量存儲器，支持內置或外掛
帶4G容量的U盤，可海量存儲現場數據，U盤可選內置方式或外置方式；
儀器具有1個標準USB接口，易導出試驗數據；U盤外置方式下用于插U盤，U盤內置方式下，直接連接PC機；
● 同測6路斷口1路速度
可測試6通道數據，內部抗干擾電路可以抵御現場感應的10kV高壓；
可測試1路速度，配備線位移、角位移等傳感器，幾乎涵蓋所有型號開關的測試；
● 配備PC機上層軟件
上位機上層軟件可以打開試驗數據，即可以管理分析試驗數據，也可以生成試驗報告等功能；
● 防塵防水工程塑料密封箱
采用防塵、防水、防腐工程塑料密封箱，體積小，重量輕，便于攜帶。
● 選配遠程控制功能
具有1個RS232通信接口，配置便攜電腦或臺式電腦可以控制儀器進行試驗，直接導出試驗數據；
三、主要技術指標
測試項目
1. 時間測量
1.1 同時測量6個斷口的固有分、合閘時間及同期性；
1.2 彈跳次數、彈跳時間；
2. 速度及行程測量
2.1 剛分速度、剛合速度、最大速度；
2.2 開距、超程及總行程；
2.3 分、合閘瞬時速度，并繪制“行程—時間（S-t）”曲線；
3. 顯示斷口狀態波形；
4. 重合閘試驗測試；
5. 低電壓試驗；
2. 主要技術參數
2.1 最大速度：20m/s，分辨率：0.01m/s；測試準確度為：±1.0%讀數±0.05 ；
2.2 行程測試范圍：6mm～650mm；
2.3 行程最小分辨率：0.1mm；測試準確度為：±1.0%讀數±0.1mm；
2.4 時間測試范圍：10ms～12s，
2.5 時間分辨率：0.1ms；時間測試準確度為：±0.5%讀數±0.2ms；
2.6 最小動作同期差分辨率：0.1ms；測試準確度為：±0.5%讀數±0.1ms；
2.7 測試通道7路：6路斷口時間，1路速度；
2.8 電源：AC220V±10%；50Hz±1Hz；
2.9 操作電源輸出：電壓30V～300V可調，電流20A，數字程控調整，連續工作時間3s；
