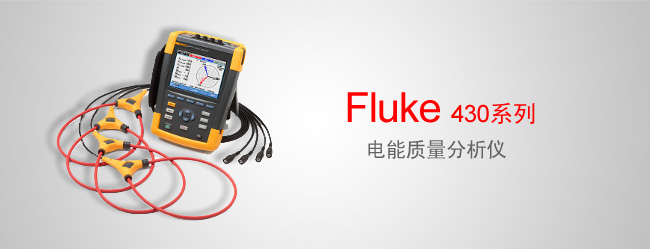

Fluke 430系列 電能質量分析儀
產品概述
Fluke 434-II 和 435-II 電能質量分析儀旨在幫助您最大限度縮短停機時間、快速排除電能質量問題和輕松發現電能浪費成本。停機會產生高昂的代價，而快速獲取用于解決關鍵電源質量問題的數據是關鍵。434-II 和 435-II 分析儀的測量過程和數據輸出已經過優化，可以幫助您輕松了解到最關鍵的信息。
同時測量多個參數并按格式呈現，快速描述整體電源質量健康狀況。無論是你想要嘗試減少能源浪費、查找電能質量問題根源，還是要查看電機啟動對您電氣系統的影響，詳細的數據都可幫助您作出更優的維護決策。數據可以作為簡易的數值、趨勢圖（以便快速了解隨時間發生的變化）、波形或相量圖來進行存儲。 數據也可以進行分析并導出為表格格式。詳細事件數據使您能夠查看故障等級、持續時間和時間節點，從而使您能夠快速關聯您設施中發生的問題。
產品特點
- 能量損耗計算器 – 計算因能源浪費而損失的金額。
- 高級電能質量健康狀況 – 實時電能質量健康狀況概覽，以便在您需要時提供所需的數據
- Fluke 434-II 和 435-II 分析儀具有集成的電力逆變器效率模式，可以幫助用戶更好地了解電力逆變器性能。
- 利用獨有的 AutoTrend 功能，您可以快速了解在一段時間內發生的電能質量變化。
- 先進的電能質量功能、優秀的電能分析性能。
- Fluke 434-II 能量分析儀和 435-II 電能質量與能量分析儀包裹在輕便堅固的包裝中，是理想的便攜式電能質量分析儀器。
- Fluke 434-II 能量分析儀可幫助您了解總體能量消耗情況，并對您的設施消耗的能量進行量化。
技術參數
| 電壓 | ||||
| 型號 | 量程 | 分辨率 | 精度 | |
| Vrms（交流 + 直流） | 434-II | 1 V 至 1000 V 相電壓 | 0.1 V | ±0.1% 額定電壓 1 |
| 435-II | 1 V 至 1000 V 相電壓 | 0.01 V | ±0.1% 額定電壓 1 | |
| Vpk | 1 Vpk 至 1400 Vpk | 1 V | 標稱電壓的 5% | |
| 電壓峰值因數 (CF) | 1.0 > 2.8 | 0.01 | ±5% | |
| Vrms½ | 434-II | 1 V 至 1000 V 相電壓 | 0.1 V | ± 1 % 額定電壓 |
| 434-II 和 435-II | 0.1 V | ±0.2% 額定電壓 | ||
| Vfund | 434-II | 1 V 至 1000 V 相電壓 | 0.1 V | ± 0.5 % 額定電壓 |
| 435-II | 0.1 V | ± 0.1 % 額定電壓 | ||
| 電流（精度不包括電流鉗精度） | ||||
| 電流（交流 + 直流） | i430-Flex 1x | 5 A 至 6000 A | 1 A | ±0.5% ± 5 個計數 |
| i430-Flex 10x | 0.5 A 至 600 A | 0.1 A | ±0.5% ± 5 個計數 | |
| 1mV/A 1x | 5 A 至 2000 A | 1A | ±0.5% ± 5 個計數 | |
| 1mV/A 10x | 0.5 A 至 200 A（僅交流電） | 0.1 A | ±0.5% ± 5 個計數 | |
| Apk | i430-Flex | 8400 Apk | 1 Arms | ±5% |
| 1mV/A | 5500 Apk | 1 Arms | ±5% | |
| 電流峰值因數 (CF) | 1 至 10 | 0.01 | ±5% | |
| Amps½ | i430-Flex 1x | 5 A 至 6000 A | 1 A | ±1% ± 10 個計數 |
| i430-Flex 10x | 0.5 A 至 600 A | 0.1 A | ±1% ± 10 個計數 | |
| 1mV/A 1x | 5 A 至 2000 A | 1 A | ±1% ± 10 個計數 | |
| 1mV/A 10x | 0.5 A 至 200 A（僅交流電） | 0.1 A | ±1% ± 10 個計數 | |
| Afund | i430-Flex 1x | 5 A 至 6000 A | 1 A | ±0.5% ± 5 個計數 |
| i430-Flex 10x | 0.5 A 至 600 A | 0.1 A | ±0.5% ± 5 個計數 | |
| 1mV/A 1x | 5 A 至 2000 A | 1 A | ±0.5% ± 5 個計數 | |
| 1mV/A 10x | 0.5 A 至 200 A（僅交流電） | 0.1 A | ±0.5% ± 5 個計數 | |
| Hz | ||||
| Hz | Fluke 434 @ 50 Hz 額定頻率 | 42.50 Hz 至 57.50 Hz | 0.01 Hz | ±0.01 Hz |
| Fluke 434 @ 60 Hz 額定頻率 | 51.00 Hz 至 69.00 Hz | 0.01 Hz | ±0.01 Hz | |
| Fluke 435 @ 50 Hz 額定頻率 | 42.500 Hz 至 57.500 Hz | 0.001 Hz | ±0.01 Hz | |
| Fluke 435 @ 60 Hz 額定頻率 | 51.00 Hz 至 69.00 Hz | 0.001 Hz | ±0.01 Hz | |
| 電源 | ||||
| 瓦特（VA，var） | i430-Flex | 最大 6000 MW | 0.1 W 至 1 MW | ±1% ± 10 個計數 |
| 1 mV/A | 最大 2000 MW | 0.1 W 至 1 MW | ±1% ± 10 個計數 | |
| 功率因數 (Cos j/DPF) | 0 至 1 | 0.001 | ±0.1% @ 額定負載條件 | |
| 能源 | |||
| kWh（kVAh，kvarh） | i430-Flex 10x | 取決于電流鉗變比和額定電壓 | ±1% ± 10 個計數 |
| 能量損耗 | i430-Flex 10x | 取決于電流鉗變比和額定電壓 | ±1% ±10 個計數 不含線路電阻精度 |
| 諧波 | ||||
| 諧波次數 (n) | 直流，1 至 50 次分組：諧波分組，根據 IEC 61000-4-7 而定 | |||
| 間諧波次數 (n) | 關閉，1 至 50 次分組：諧波和間諧波子組，根據 IEC 61000-4-7 而定 | |||
| 電壓 % | f | (0.0% 至 100%) | 0.1% | ±0.1% ±n x 0.1% |
| r | (0.0% 至 100%) | 0.1% | ±0.1% ±n x 0.4% | |
| 絕對壓力型 | 0.0 至 1000 V | 0.1 V | ±5% 1 | |
| THD | (0.0% 至 100%) | 0.1% | ±2.5% | |
| 電流 % | f | (0.0% 至 100%) | 0.1% | ±0.1% ±n x 0.1% |
| r | (0.0% 至 100%) | 0.1% | ±0.1% ±n x 0.4% | |
| 絕對壓力型 | 0.0 至 600 A | 0.1 A | ±5% ± 5 個計數 | |
| THD | (0.0% 至 100%) | 0.1% | ±2.5% | |
| 功率 % | f 或 r | (0.0% 至 100%) | 0.1% | ±n x 2% |
| 絕對壓力型 | 取決于電流鉗變比和額定電壓 | — | ±5% ±n x 2% ±10 個計數點 | |
| THD | (0.0% 至 100%) | 0.1% | ±5% | |
| 相角 | -360°至 +0° | 1° | ±n x 1° | |
| 閃變 | |||
| Plt，Pst，Pst（1 分鐘）Pinst | 0.00 至 20.00 | 0.01 | ±5% |
| Unbalance（失衡） | |||
| 電壓 % | (0.0% 至 20.0%) | 0.1% | ±0.1% |
| 電流 % | (0.0% 至 20.0%) | 0.1% | ±1% |
| 電源信號 | ||||
| 閾值電平 | 在兩個獨立的頻率下，閾值、限值和控制信號持續時間可編程 | — | — | |
| 信號頻率 | 60 Hz 至 3000 Hz | 0.1 Hz | ||
| 相對 V% | (0% 至 100%) | 0.10% | ±0.4% | |
| 絕對 V3s（3 秒平均值） | 0.0 V 至 1000 V | 0.1 V | ±5% 額定電壓 | |
| 顯示屏 | 亮度：200 cd/m2（一般使用電源適配器）；90 cd/m2（一般使用電池電源）127 x 88 mm（153 mm/6.0 對角線）LCD 分辨率：320 x 240 像素 對比度和亮度：用戶可調，帶溫度補償 | |||
| 內存 | 對于標準型號為 16GB Wi-Fi SD 卡，或?qū)τ?/INTL 型號為 8GB SD 卡（兼容 SDHC，格式化為 FAT32），最高可選擇 32GB。屏幕保存以及多個數據內存用于存儲包括記錄在內的各種數據（取決于內存容量大�。�。 | |||
| 實時時鐘 | 對于趨勢模式、瞬變顯示和系統監測和事件捕獲的時間和日期進行標示 | |||
| 環境要求 | |
| 工作溫度 | 0°C ~ +40°C；+40°C ~ +50°C 電池除外 |
| 存放溫度 | -20°C~+60°C |
| 濕度 | +10°C ~ +30°C：95% 相對濕度，無冷凝 +30°C ~ +40°C：75% 相對濕度，無冷凝 +40°C ~ +50°C：45% 相對濕度，非冷凝 |
| 最大工作海拔 | 第四類 (CAT IV) 600 V，第三類 (CAT III) 1000 V，最高至海拔 2000 米（6666 尺） 第三類 (CAT III) 600 V，第二類 (CAT II) 1000 V，最高至海拔 3000 米（10,000 尺） 最高儲存高度為 12,000 米（40,000 尺） |
| 電磁兼容 (EMC) | 輻射和抗干擾性符合EN 61326 (2005-12) |
| 接口 | Mini-USB-B 型隔離 USB 端口，用于連接個人電腦 SD 連接卡插槽（可從儀器電池的后側訪問） |
| 保修年限 | 主機三年保修（零件和人工），附件一年保修 |
