產品標準

• GB1094《電力變壓器》
• IEC60270《局部放電測量》
• GB1207《電壓互感器》
• DL417《電力設備局部放電現場測量導則》
• GB12706.4《電力電纜附件試驗要求》
• GB/T3048.12《電線電纜電性能試驗方法局放試驗》
• GB/T16927《高電壓試驗技術》
• GB/T7354《局部放電測量》
• GB1208《電流互感器》
• IEC6067.11《干式變壓器》
• IEC60885-3《整根擠包電纜局放試驗》

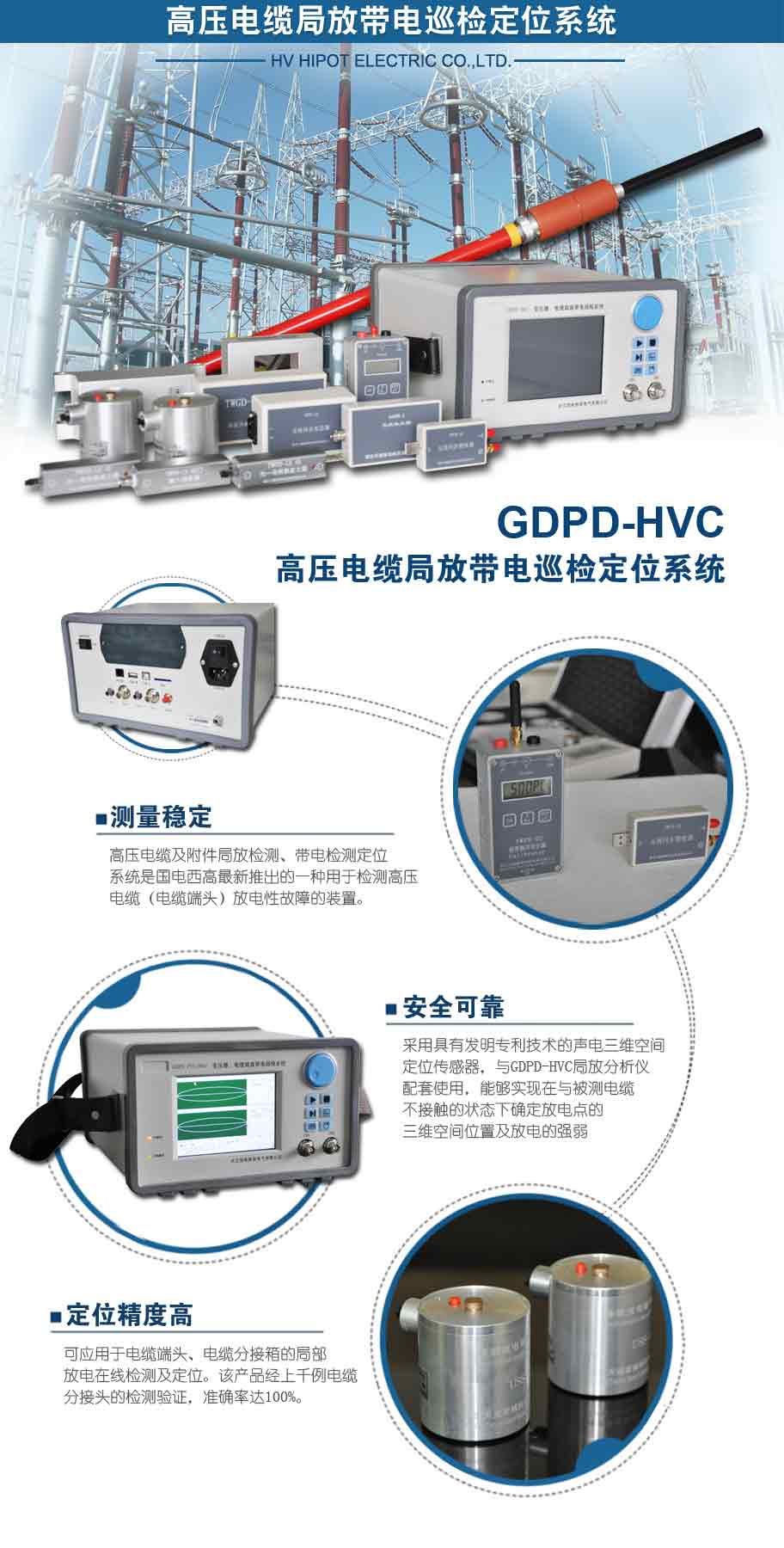

高壓電纜及附件局放檢測、帶電檢測定位系統是國電西高最新推出的一種用于檢測高壓電纜（電纜端頭）放電性故障的裝置。本探測器采用具有發明專利技術的聲電三維空間定位傳感器，與GDPD-HVC局放分析儀配套使用，能夠?qū)崿F(xiàn)在與被測電纜不接觸的狀態下確定放電點的三維空間位置及放電的強弱，從而判斷被測點的絕緣狀況，提前預防電纜、端子箱擊穿、著火、爆炸等事故的發生。可應用于電纜端頭、電纜分接箱的局部放電在線檢測及定位。該產品經上千例電纜分接頭的檢測驗證，準確率達100%。



產品適用范圍

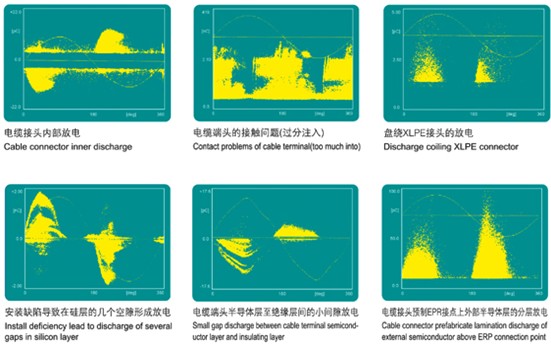

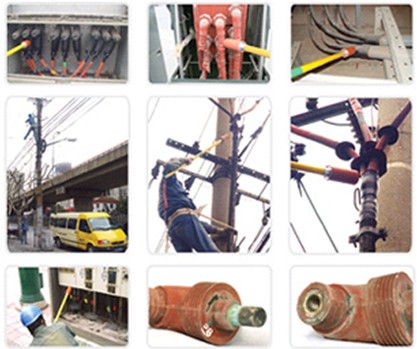

該系統主要適用于高壓電纜及附件的局部放電檢測、帶電檢測、定位。也可用于各種電壓等級和容量的變壓器、電抗器、發電機、互感器、套管、高壓開關及開關柜和其它高壓電氣設備的局部放電檢測、帶電檢測、定位。



工作原理

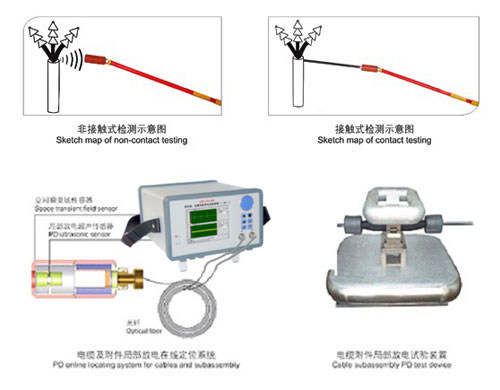

在超聲傳感器前安裝具有發明專利技術的聲電三維空間定位傳感器，大大提高了超聲檢測的定位精度。

• 測量方式：非接觸測量
• 工作環境：環境溫度：-10～50℃；相對濕度：≤95%
• 適用電壓等級：35kV 及以下
• 信號傳輸介質：光纖
• 傳感器：聲電組合
• 電信號靈敏度：10pC
• 超聲信號靈敏度（無遮擋）：100pC（與放電性質有關）
• 電信號方向性：中心軸夾角<25°
• 超聲信號方向性：中心軸夾角<15°
• 測量頻帶：3dB 帶寬 10kHz～1MHz
• 功耗：250mW
• 電源：2xDC9V（9V集成電池）
