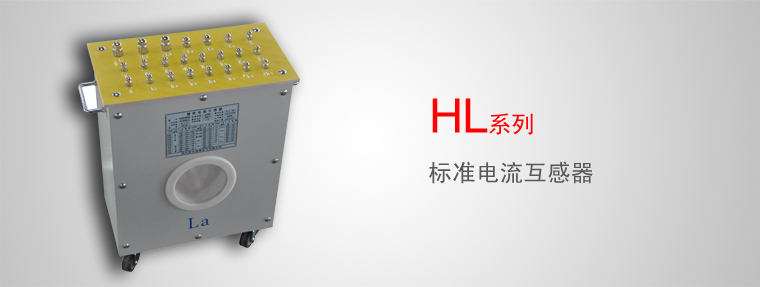

HL 標準電流互感器系列
概述
作為標準用來檢定比其低兩級或兩級以下準確等級的電流互感器。標準電流互感器供用電的線路中， 電流大小相差懸殊，從幾安培到幾萬安培不等。為便于儀器、儀表的測量，需要轉換為比較統一的電流， 另外供用電線路上的電壓都比較高，如直接測量對儀器、儀表和人都是非常危險的。為此設計的電流互感 器就起到變流和電氣隔離的作用。
主要功能特點
- 本標準電流互感器是由一次繞組、二次繞組組成。
- 按銘牌注明標準電流比進行校驗。
- 可進行5/5或1/1電流比自校。
- 帶腳輪，便于搬運。
主要技術參數
- 溫度：-5— +40℃
- 濕度：﹤80%
- 容量： 5VA、COSφ=1
- 一次電流：5-1000A （有5A-10000A可選,也可據客戶要求特殊定制）
- 二次電流：5A（有1A可選）
- 精度：0.05S級（有0.01S,0.02S,0.05S精度可選）
標準電流互感器系列選型指南
| 標準電流互感器系列 | |||
| 序號 | 型號 | 產品名稱 | 技術參數 |
| 1 | HL-21S | 標準電流互感器 | 1000A/0.01 |
| 2 | HL-22S | 標準電流互感器 | 1000A/0.02 |
| 3 | HL-23S | 標準電流互感器 | 1000A/0.05 |
| 4 | HL-31S | 標準電流互感器 | 2000A/0.01 |
| 5 | HL-32S | 標準電流互感器 | 2000A/0.02 |
| 6 | HL-33S | 標準電流互感器 | 2000A/0.05 |
| 7 | HL-51S | 標準電流互感器 | 3000A/0.01 |
| 8 | HL-52S | 標準電流互感器 | 3000A/0.02 |
| 9 | HL-53S | 標準電流互感器 | 3000A/0.05 |
| 10 | HL-61S | 標準電流互感器 | 5000A/0.01 |
| 11 | HL-62S | 標準電流互感器 | 5000A/0.02 |
| 12 | HL-63S | 標準電流互感器 | 5000A/0.05 |
| 13 | HL-101S | 標準電流互感器 | 10000A/0.01 |
| 14 | HL-102S | 標準電流互感器 | 10000A/0.02 |
| 15 | HL-103S | 標準電流互感器 | 10000A/0.05 |
| 帶升流器精密電流互感器系列 | |||
| 序號 | 型號 | 產品名稱 | 技術參數 |
| 1 | HL-S21S | 帶升流器精密電流互感器 | 1000A/0.01S |
| 2 | HL-S22S | 帶升流器精密電流互感器 | 1000A/0.02S |
| 3 | HL-S23S | 帶升流器精密電流互感器 | 1000A/0.05S |
| 4 | HL-S31S | 帶升流器精密電流互感器 | 2000A/0.01S |
| 5 | HL-S32S | 帶升流器精密電流互感器 | 2000A/0.02S |
| 6 | HL-S33S | 帶升流器精密電流互感器 | 2000A/0.05S |
