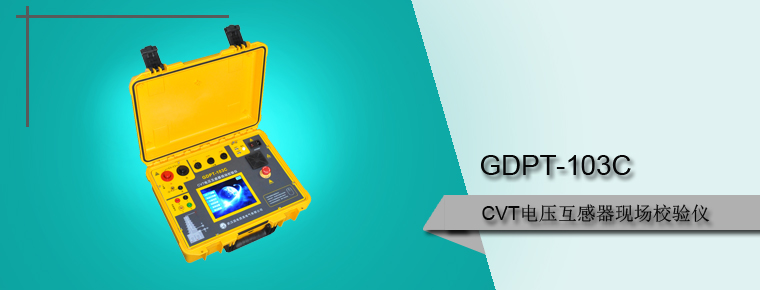

對電磁式與電容式電壓互感器進行誤差校驗時，測試接線復雜，所需的設備種類繁多， 而且設備都很笨重，現場搬運非常困難。電磁式與電容式電壓互感器現場測試儀(以下簡稱 測試儀)具有在低電壓情況下測量出高電壓工作情況下的實際誤差，單臺設備即可滿足現場 電磁式與電容式電壓互感器誤差的測量�？梢愿采w6kV/100V、6kV/ √3/100V/√3 、10kV/100V、 10kV/√3 /100V/√3 、35kV/100V、35V/√3 /100V/ √3、110kV/100V、110kV/ √3/100V/√3 、220kV/100V以 及220kV/ √3/100V /√3 變比的電力電磁式與電容式電壓互感器的測量。儀器在設計時引入了一 些新的思想，采用了異頻電源技術、通用平臺技術、電壓仿真負荷、內部高準確度電壓互感 器和自升壓電源等。使用戶在使用該儀器時感到更加方便、快捷、高效。儀器采用WINCE系 統，人性化彩色觸摸屏操作，人機界面直觀、方便。

• 無需升壓源、標準互感器、負荷箱，即可實現現場測試電壓互感器的比差、角差，測試結果完全滿足國家互感器檢定規程。
• 一次接線完成全部測試，提高工作效率，避免操作失誤對人身及儀器的損傷，確保安全 。
• 具有極性、變比、接線檢查功能。
• 單臺測試儀即可完成對電壓互感器誤差的測量。
• 具有測試速度快、處理信息量多和存儲容量大（可存儲百萬條數據）的特點。
• 測試儀采用了變頻技術、數字化處理，現場抗干擾能力強。
• 測試過程最大電壓不超過4kV，并采取各種保護措施，確保人身安全及設備安全、可靠 。
• 測試過程操作簡單。
• 儀器采用WINCE系統，人性化彩色觸摸屏操作，人機界面直觀、方便。
• 儀器具備雙USB通訊口，可將儀器內部數據導入U(xiǎn)盤極大的方便現場數據管理。同時也可 使用鼠標操作儀器。
• 儀器內附接線圖，簡單、直觀，現場使用對照接線即可保證一次性正確完成測試接線， 減少準備工作時間。

• 環境條件：

  溫度：5℃~40℃

  相對濕度：<80%（25℃）

  海撥高度：<2500m

  電源頻率：50±0.5Hz

• 被測電壓互感器類型：電磁式、電容式電壓互感器
• 誤差測量準確度：0.05%
• 分壓比測量準確度：0.5%
• 分壓電容測量準確度：2%
• 直流電阻測量準確度：0~0.1Ω 3%；0.1~50Ω 1%
• 內部標準電壓互感器部分

  a、變比范圍：

  6kV/100V、6kV/√3/100V/√3

  10kV/100V、10kV/√3/100V/√3

  35kV/100V、35kV/√3/100V/√3

  110kV/100V、110kV/√3/100V/√3

  220kV/100V、220kV/√3/100V/√3

  b、準確度等級：0.02%

• 檢定部分：

  電壓范圍：0~100V（百分表誤差0.5%）

  比差：0.001%~3%（100V）

  角差：0.00′~50′（100V）

  誤差：∆X=±(2%×X+2%×Y±2個字) ∆Y=±(2%×X+2%×Y±2個字)

  導納：0.1ms~99.9ms

  誤差：∆X=±(2%×X+2%×Y±2個字)

  ∆Y=±(2%×X+2%×Y±2個字)
