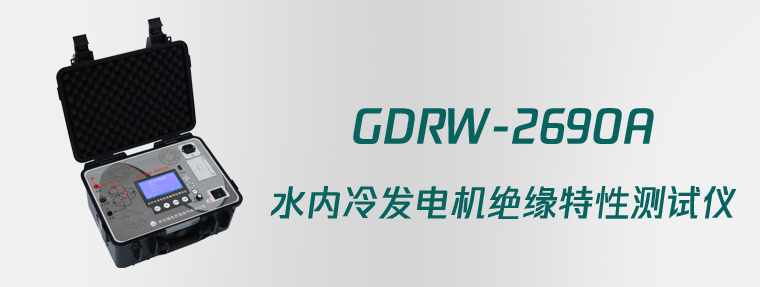

GDRW-2690A 水內冷發電機絕緣特性測試儀
產品特點
- 采用微電腦控制，菜單操作，大屏幕液晶LCD點陣顯示，低壓屏蔽法測量，性能穩定，屬智能化儀表。
- 自動測量R15、R60、R600，自動計算吸收比、極化指數。
- 測試電壓為負高壓2500V，帶載能力強。繞組與匯水管間電阻（水阻）低至70kΩ時，測試電壓跌落<10%。
- 測量范圍為0 ~100GΩ，自動切換量程。
- 能自動補償并消除水的極化電勢對測試結果的影響。匯水管與機座間電阻低至3kΩ時，仍能保證測量準確度。
- 模擬條指針與數字顯示相結合，形象的表明數據的變化趨勢及準確的測量結果。
- 隨時顯示測試時間，且每隔15秒蜂鳴器自動鳴叫提示。
- 測量完畢自動泄放高壓，高壓泄放時間不超過5秒。
- 自動測量環境溫度、空氣濕度及每次測試的日期與時間。
- 能保存60組測量結果，且數據20年可不丟失。
- 自帶RS232接口，能與計算機數據通信；自帶打印機，可對測量結果進行打印，免去了抄表工作。
- 具有全面完善的保護功能，工作可靠性高。
技術參數
|
額定測試電壓 |
負高壓 2500V |
|
輸出測試電壓 |
±10% |
|
高壓帶載能力 |
負載 70kΩ 電壓跌落 <10% |
|
測量范圍 |
0 ~10 0 GΩ |
|
準確度等級 |
10.0 級 |
|
0 ~ 50GΩ 范圍的基本誤差 |
± ( 5 % · Rx + 2d ) |
|
50~10GΩ 范圍的基本誤差 |
± ( 1 0% · Rx + 4d ) |
|
高壓顯示誤差 |
± ( 5% · Ux + 1d ) |
|
溫度測量誤差 |
± 0.5 ℃ |
|
空氣濕度測量誤差 |
± 4%RH |
|
供電電源 |
50Hz 220V ±10% |
|
耗電 |
< 1 50W |
|
絕緣電阻 |
>50MΩ （ 500V ） （測試線與機殼間） |
|
耐壓 |
AC3kV 50Hz 1min （測試線與機殼間） |
|
工作溫度與濕度 |
0 ℃ ~ +40 ℃ <85%RH |
|
貯存溫度與濕度 |
-20 ℃ ~ +50 ℃ <90%RH |
|
外形尺寸 |
400 （ L ）× 350 （ W ）× 230 （ H ） （ mm ） |
|
重量 |
≈ 9.8 kg |
