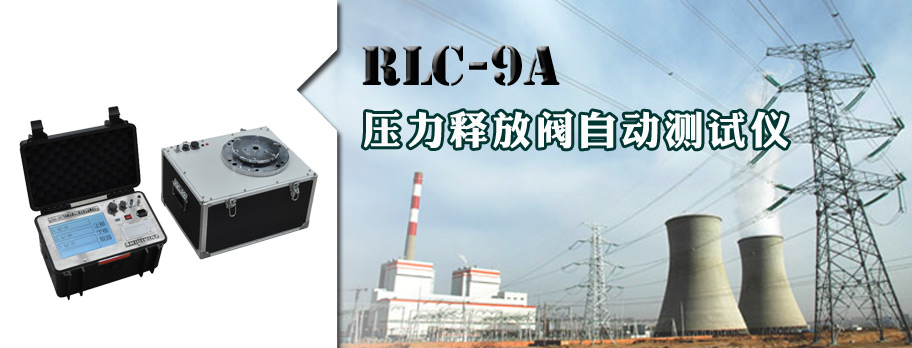

RLC-9A 壓力釋放閥自動測試儀（停產）
結構形式
外部機柜采用冷扎板折邊成型工藝制造，外形尺寸2100×530×1500mm(長×寬×高)；
夾緊器采用手動加緊；
設置三個壓力試灌，并使之串聯。分別為30L、30L、90L，中央試灌為30L，使用口徑為大于130mm的電動蝶閥分割，中央壓力試灌連接檢測管路。
設有不同口徑的檢測管路，以滿足檢測管路與被檢壓力釋放閥口徑一致。
空壓機與中央壓力試灌連接，連接管路中設有調壓空濾器、壓力傳感器、電磁閥、可調節電動球閥、氣體質量流量控制器，壓力傳感器。
設備可持續穩定輸出壓力對被測壓力釋放閥作用，達到精準檢測壓力釋放閥開啟壓力動作值、關閉壓力、密封壓力。上述管路中電器的配合滿足空壓機出口壓力在450kPa～550kPa之間，在氣體質量流量控制器的調節下，可精準調控進氣壓力在25kPa/s～40kPa/s�？赏瓿蓧毫︶尫砰y1s～4s的連續間歇性跳動周期、可使壓力釋放閥動作開啟時間不大于2ms。設備設有安全排氣系統以保證測試安全。
電氣及控制系統
工作環境：－30℃~40℃，相對濕度<85%；
電氣主線路采用AC380V，總功率8.5KW；
空壓機采用AC380V，功率8KW；
電動執行元件采用AC220V/DC24V電源控制，功率0.25KW；
控制系統采用AC220V/DC24V電源控制，功率0.25KW；
采用19寸全彩觸摸液晶顯示器，全中文圖形顯示，操作過程由系統自動完成，無需人工干預；
采用屏幕觸摸鍵盤，操作人員可用此鍵盤對試驗報告內容進行編輯。
嵌入PC系統可直觀的對開啟壓力、關閉壓力及密封壓力檢測的單項和綜合項目進行操作，并同時編輯打印試驗報告
主要技術性能
測量范圍
壓力開啟檢測：0~150kPa
關閉壓力檢測：0~150kPa
密封壓力檢測：0~150kPa
精度
壓力檢測精度：0.2級
壓力顯示位數：000.00kpa
壓力誤差：±0.3KP
