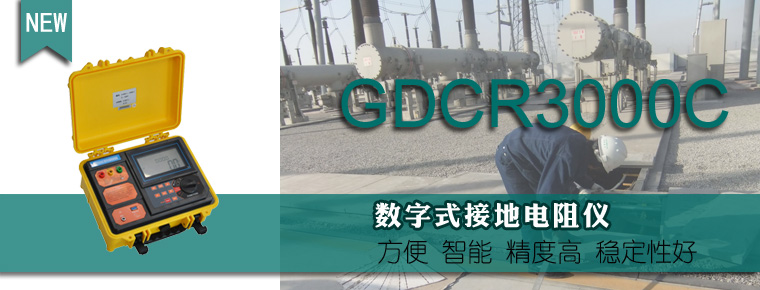

GDCR3000C數字式接地電阻儀
GDCR3000C數字式接地電阻儀是按新的防雷接地電阻檢測標準而設計制造的，測試電流達20mA，精密3線法或簡易2線法測量接地電阻，導入FFT(快速傅立葉變換)技術、AFC(自動頻率控制)技術，具有獨特的抗干擾能力和環境適應能力，重復測試一致性強。其廣泛應用于電力、電信、氣象、油田、建筑、防雷及工業電氣設備等的接地電阻、接地電壓測量。
儀器由主機、測試線、輔助接地棒、數據軟件、通訊線等組成。主機專用工具箱式設計，用聚丙烯塑膠作為原料，添加新型復合填充料一次注塑成形，密度小、強度、剛度、硬度、耐磨性、耐熱性、絕緣性能更優越，其箱體能承受約200kg的壓力，確保各種環境測試的高精度、高穩定性和高可靠性。主機超大LCD顯示，具有背光、棒圖指示，一目了然，同時能存儲2000組數據，通過數據軟件可以實現歷史數據讀取、查閱、保存、報表、打印等功能。
|
功 能 |
接地電阻、接地電壓、低值電阻測量 |
|
電 源 |
DC 7.4V 1.8Ah 可充鋰電池，充滿電連續使用約 10 小時 |
|
背 光 |
可控背光，適合昏暗場所使用 |
|
測量方式 |
精密三線法、簡易二線法測量接地電阻 |
|
測量方法 |
二三線法測量：額定電流變極法 對地電壓：平均值整流 (P-E 接口之間 ) |
|
量 程 |
接地電阻： 0.000 Ω～ 3000 Ω |
|
接地電壓： AC 0.0 ～ 100.0V | |
|
分 辨 率 |
0.001 Ω， 0.1V |
|
精 度 |
接地電阻： ± 2%rdg ± 5dgt （ 0.000 Ω～ 29.999 Ω） ± 2%rdg ± 3dgt （ 30.00 Ω～ 299.99 Ω） ± 2%rdg ± 3dgt （ 300.0 Ω～ 3000.0 Ω） 注： 1. 輔助接地電阻 100 Ω± 5% ，對地電壓＜ 5V 2. 5V 干擾電壓時的附加誤差≤± 5%rdg ± 5dgt |
|
接地電壓：± 2%rdg ± 3dgt | |
|
測試電壓波形 |
正弦波 |
|
測試頻率 |
128Hz/111Hz/105Hz/94Hz( 自動選頻 ) |
|
短路測試電流 |
AC 20mA max |
|
開路測試電壓 |
AC 40V max |
|
顯示模式 |
6 位超大 LCD 顯示 |
|
測量指示 |
測量中 LED 閃爍指示， LCD 倒計數顯示 |
|
LCD 尺寸 |
128mm × 75mm |
|
LCD 顯示域 |
124mm × 67mm |
|
尺 寸 |
儀表尺寸：高寬高 320mm × 275mm × 145mm |
|
外包裝尺寸：長寬高 400mm × 245mm × 335mm | |
|
測 試 線 |
3 條：紅色 20m ，黃色 10m ，綠色 5m 各 1 條 |
|
簡易測試線 |
2 條：紅色 1.6m ，黑色 1.6m 各 1 條 |
|
輔助接地棒 |
2 根：φ 10mm × 150mm |
|
測量時間 |
對地電壓：約 2 次 / 秒；接地電阻：約 7 秒 / 次 |
|
測量次數 |
5000 次以上 ( 短路測試，測 1 次，停 30 秒再測 ) |
|
線路電壓 |
AC 100V 以下測量 |
|
通訊接口 |
具有 RS232 接口，軟件監控，存儲數據可以上傳電腦，保存打印 |
|
通 訊 線 |
RS232 通訊線 1 條，長 1.5m |
|
數據保持 |
保持?jǐn)?shù)據時“ HOLD ”符號指示 |
|
數據存儲 |
2000 組，“ MEM ”存儲指示，顯示“ FULL ”符號表示存儲已滿 |
|
數據查閱 |
查閱數據時“ READ ”符號指示 |
|
溢出顯示 |
超量程溢出時“ OL ”符號指示 |
|
干擾測試 |
自動識別干擾信號，干擾電壓高于 5V 時“ NOISE ”符號指示 |
|
報警功能 |
測量值超過報警設定值時，“嘟 -- 嘟 -- 嘟 -- ”報警提示 |
|
電池電壓 |
當電池電壓降不足時，電池電壓低符號顯示，提醒需要給電池充電。 |
|
自動關機 |
開機 15 分鐘后自動關機 |
|
功 耗 |
背光： 25mA Max( 單獨背光耗電 ) 待機： 25mA Max( 開機后背光關閉 ) 測量： 150mA Max( 背光關閉 ) |
|
質 量 |
儀表： 2.645kg 總質量： 5.95kg( 含包裝 ) |
|
工 具 箱 |
軍用工具箱設計，可承受約 200kg 的壓力 |
|
工作溫濕度 |
-10 ℃～ 40 ℃； 80%rh 以下 |
|
存放溫濕度 |
-20 ℃～ 60 ℃； 70%rh 以下 |
|
過載保護 |
測量接地電阻： C-E 、 P-E 各端口間 AC 280V/3 秒 |
|
絕緣電阻 |
20M Ω以上 ( 電路與外殼之間 500V) |
|
耐 壓 |
AC 3700V/rms( 儀器面板與箱體之間 ) |
|
電磁特性 |
IEC61326(EMC) |
|
參考安規 |
IEC61010-1(CAT Ⅲ 300V 、 CAT IV 150V 、污染等級 2) ； IEC61010-031 ； IEC61557-1( 接地電阻 ) ； JJG 366-2004( 接地電阻表 ) 。 |
