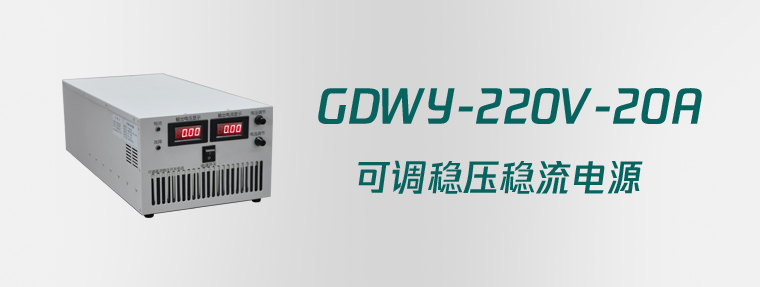

GDWY-220V-20A 可調穩壓穩流電源
產品概述
GDWY系列采用無工頻變壓器的開關電源技術，因而具備交、直流兼容輸入功能，而且輸入電壓范圍寬；采用先進的開關電源控制技術和元器件，以及精心的設計，整機體積小、重量輕、效率高，確保了長期滿負荷運行的穩定、可靠。
最大輸出220V，20A，最大輸出功率4400W。
廣泛應用于電力直流屏系統、工控、通信、科研、蓄電池充電等設備。
產品特點
- 本電源輸出的穩壓值(當輸出電流＜輸出恒流值時的輸出電壓)和恒流值(當輸出電壓＜輸出穩壓值時的輸出電流)都可以在各自最大值的(0～100)％范圍連續可調。
- 輸出恒流值可調給許多應用帶來方便，例如許多調試應用，調小恒流值能方便有效地保護負載設備的安全。
- 設有完善的保護功能。內置溫控散熱風扇，既能有效散熱，又能有效延長風扇壽命。
- 過熱自動關機保護。
- 輸出過壓、過流和短路保護。
- 開機延時軟啟動，避免開機輸出電壓過沖。
技術參數
| 產品型號參數 | |
| 輸入電壓 | 單相 AC220V ± 15% ， 50Hz |
| 輸出穩壓值可調范圍 | 0 ～ 220V |
| 輸出恒流值可調范圍 | 0 ～ 20A |
| 源電壓調整率 | 穩壓 ≤ 0.5 ％；負載調整率：穩壓≤ 1 ％；恒流≤ 2 ％ |
| 整機效率 | ≥ 86 ％；紋波電壓：總紋波電壓 Vpp ≤ 1% |
| 輸出電壓 | 顯示準確度 ± 1.5% ；輸出電流：顯示準確度± 2% |
| 開機輸出電壓過沖 | ≤ 2 ％ |
| 絕緣電阻 | 輸入－輸出： ≥ 20M Ω；輸入－機殼：≥ 20M Ω；輸出－機殼：≥ 80M Ω |
| 絕緣強度 | 輸入－輸出： AC1500V ， 10mA ， 1 分鐘 輸入－機殼： AC1500V ， 10mA ， 1 分鐘 輸出－機殼： AC1500V ， 10mA ， 1 分鐘 |
| 整機過熱保護溫度閥值 | (75 ～ 85) ℃ |
| 平均無故障時間 | ≥ 50000h |
| 外形尺寸 (mm) | 260( 寬 ) × 174 （高 ) × 540( 深 ) ；整機重量：凈重約 20kg |
| 散熱風道 | 內部散熱風道前進后出 |
| 貯存溫度 | (-40 ～ 70) ℃；工作溫度： (-10 ～ 45) ℃ |
| 相對濕度 | 90 ％ (40 ± 2 ℃ ) ；大氣壓力： (70 ～ 106)kPa |
