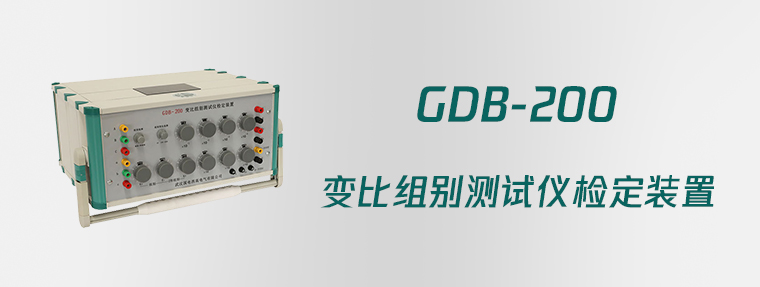

GDB-200 變比組別測試儀檢定裝置
產品概述
變比組別測試儀檢定裝置是專門為變壓器，互感器變比組別測試儀檢定校準所設計的標準檢定器具，參考GB1094.1-1996《電力變壓器 第一部分 總則》、JJG314-2010《測量用電壓互感器》檢定規程，專門針對數字式變比組別測試儀校驗要求研制的標準設備。
儀器可以在200V電壓下完成變比檢定校驗工作，由七個十進制調節盤，實現任意變比比率值設定。由三個調節盤組合，實現D/d、D/y、D/z、Y/d、Y/y、Y/z、聯結組別設定。設備采用無源電壓比例標準器具，由三組單相比例標準通過開關組合連接。設備操作簡單，性能可靠、抗干擾能力強。
技術參數
- 電壓比率量值準確度級別：0.01級
- 輸入電壓范圍：0V～240V
- 輸出電壓比率范圍：1.000000～100000
- 輸出組別變比范圍：10、100、1000
- 輸出組別變比精度：0.05%
- 連接組別設置范圍：D/y、D/d、D/z、Y/y、Y/d、Y/z
