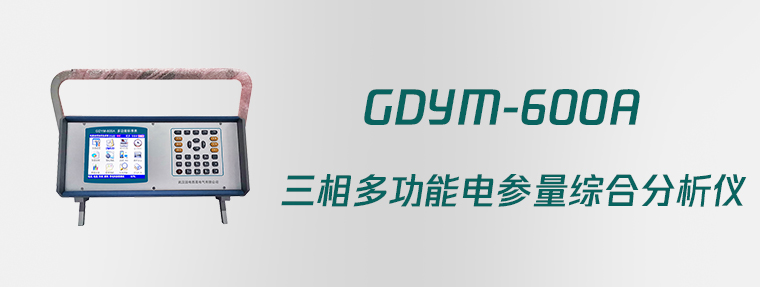

三相多功能電參量綜合分析儀是我公司開發、研制的集電參量測量、電能表校驗、接線判斷為一體的高精度測試儀器。該儀器配以高精度、高線性度的電壓互感器和電流互感器，使儀器對各種參量的測量精度很高。

該儀器采用大屏幕彩色液晶作為顯示器，全中文圖形化操作界面并配有漢字提示信息、多參量顯示的液晶顯示界面，人機對話界面友好，向量圖顯示及接線判斷為檢查電路的正確性提供了可靠的依據。全觸摸式導電硅膠鍵盤操作方式，操作手感好，簡便易學。儀器內置大容量掉電不丟失數據存儲器，可將現場校驗數據保存下來，最多可存儲1000組現場校驗結果，可提供后臺微機管理軟件，將結果上傳至計算機，實現微機化管理。

儀器采用本公司獨立設計開模制造的鋁合金外殼，儀表外形美觀、實用�，F(xiàn)場測試操作方便。

• 儀器是集電壓、電流、功率、相位、頻率、電能多種測量功能為一體的標準器具。
• 精確測量電壓，電流，有功功率，無功功率，相角，功率因數，頻率等多種電參量，從而計算出測試設備回路的測量誤差。
• 可顯示被測電壓和電流的矢量圖，用戶可以通過分析矢量圖得出計量設備接線的正確與否。同時，在三相三線接線方式時，可自動判斷48種接線方式；追補電量自動計算功能，方便使用人員對接線有問題的用戶計算追補電量。
• 配合程控交流源可校驗電壓表、電流表、功率表、相位表等指示儀表以及三相三線、三相四線、單相的1A、5A的各種有功和無功電能表。
• 測量分析公用電網供到用戶端的交流電能質量，可測量分析：頻率偏差、電壓偏差、電壓波動、三相電壓允許不平衡度和電網諧波。
• 可顯示單相電壓、電流波形并可同時顯示三相電壓、電流波形。
• 電能表的485通訊接口進行檢測，并能完成現場校驗多功能（智能）電能表的工作需求，可根據電表中已設置的需量周期和滑差的時間對需量進行誤差校驗。
• 具備萬年歷、時鐘功能，實時顯示日期及時間。可在現場校驗的同時保存測試數據和結果，并通過串口上傳至計算機，通過后臺管理軟件（選配件）實現數據微機化管理；預留USB端口，可以將存儲數據直接轉存到U盤。
• 采用大屏幕進口彩色液晶作為顯示器，中文圖形化操作界面并配有漢字提示信息、多參量顯示的液晶顯示界面，人機對話界面友好
• 體積小、重量輕，便于攜帶，既可用于現場測量使用，也可用做實驗室的標準計量設備。

• 輸入特性

電壓測量范圍：0~400V，57.7V、100V、220V、400V四檔自動切換量程。

電流測量范圍： 0~100A，內置互感器分為1A(CT)、5A(CT)、25A(CT)、100A(CT)四檔。

相角測量范圍：0~359.999°。

頻率測量范圍：45~55Hz。

• 準確度

計量校驗部分：

電壓：±0.02%

電流：±0.02%

有功功率：±0.02%

無功功率：±0.1%

有功電能：±0.02%）

無功電能：±0.1%

頻率：±0.01Hz

相位：±0.05°

• 電能質量

基波電壓和電流幅值：基波電壓允許誤差≤0.5％F.S.；基波電流允許誤差≤1％F.S.

基波電壓和電流之間相位差的測量誤差：≤0.5°

諧波電壓含有率測量誤差：≤0.1％

諧波電流含有率測量誤差：≤0.2％

三相電壓不平衡度誤差：≤0.2％

• 標準電能脈沖常數

標準電能脈沖常數：內置互感器常數（FL）

1A	5A	25A	100A
50000 r/KW · h	10000r/KW · h	2000 r/KW · h	500 r/KW · h

• 工作溫度

工作溫度：－10℃~ +40℃

• 絕緣

⑴、電壓、電流輸入端對機殼的絕緣電阻≥100MΩ。

⑵、工作電源輸入端對外殼之間承受工頻1.5KV（有效值），歷時1分鐘實驗。

• 重量

重量：6Kg

• 體積

體積：36cm×41cm×15cm
