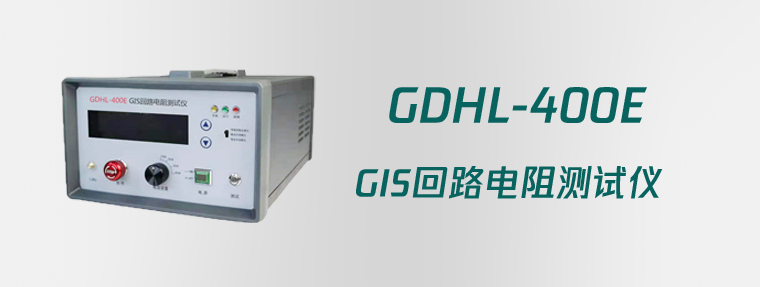

GDHL-400E GIS回路電阻測試儀
GDHL-400E GIS回路電阻測試儀共包含兩種測試模式，即傳統回阻儀模式和智能測試模式，其中智能測試模式又分為單邊分流模式和雙邊分流模式。傳統回阻儀模式需要拆解被測開關兩側接地排的其中一側，以避免地網分流的影響。智能測試模式在傳統回阻儀模式的基礎上，通過增加一路或兩路電流傳感器可以準確獲得被測回路的實際電流，再根據歐姆定律可以精確檢測開關或刀閘設備的回路電阻，不需要拆解接地排亦可以準確測出回路電阻，測試過程簡單高效。
功能特點
1.集成“傳統回阻儀模式”、“單邊分流模式”和“雙邊分流模式”，滿足不同應用需求；
2.“智能測試模式”無需拆解接地排，省時省力，大大縮減現場工作量，同時消除了“假接地”問題帶來的人身和設備安全隱患；“智能測試模式”在不拆解接地排的條件下依然可以精確測量開關回路電阻；
3.主機電源采用恒流限壓模式，輸出電流可以分檔調節，最大輸出電流可達400A，最高電壓可達12V，確保地網分流后流過被測設備電流達到測試標準要求；
4.無線電流鉗采用鉗式開口設計，適用于狹窄空間，同時采用無線方式進行數據傳輸，減少現場接線，高效安全；
5.采用自發光OLED高清液晶屏，無視覺死角和背光問題，滿足戶外強光應用場合；
6.支持微信小程序和語音播報功能；
7.適用于GIS和敞開式開關設備。
|
測試性能指標 |
|
測量范圍 |
0~10mΩ |
|
測量精度 |
傳統回阻儀模式：±(示值×0.5% +0.1μΩ)
單邊或雙邊分流模式：±(示值×1% +0.5μΩ) |
|
分辨率 |
0.1μΩ |
|
測試時間 |
不超過10秒 |
|
測量次數 |
≥200次(5V/100A放電功率，滿電量起)，支持邊充電邊測試 |
|
存儲深度 |
999次歷史數據 |
|
主機參數 |
|
額定功率 |
4.8kW(Pmax) |
|
輸出電壓 |
12V(Udcmax) |
|
輸出電流 |
DC100A/200A/300A/400A 可調 |
|
供電方式 |
內置鋰電池供電，支持快充模式 |
|
人機交互 |
自發光OLED液晶屏，支持?jǐn)?shù)據語音播報功能 |
|
數據處理 |
支持BLE4.0協議藍牙傳輸，適配微信小程序 |
|
通訊方式 |
與無線電流鉗通過LoRa連接 |
|
保護功能 |
過流/過壓/過熱/電池過充/電池過放保護 |
|
外形尺寸 |
258mm(寬)×165mm(高)×380mm(深) |
|
重量 |
9kg |
|
充電器參數 |
|
輸入電壓 |
AC220V |
|
充電模式 |
三段式充電法，恒流-恒壓-浮充 |
|
輸出電流 |
10A |
|
輸出電壓 |
12.6V |
|
LED標識 |
紅燈正在充電，綠燈充電完成 |
|
保護功能 |
短路/過流/過壓/過熱/反接保護 |
|
外形尺寸 |
170mm×90mm×50mm |
|
重量 |
0.95kg |
|
無線電流鉗參數 |
|
測量方式 |
鉗形霍爾，非接觸測量 |
|
測量范圍 |
DC 0~400A |
|
測量精度 |
±(示值×1% +0.1A) |
|
分辨率 |
DC 0.1A |
|
顯示方式 |
液晶，尺寸為32mm×15mm |
|
LED標識 |
電源、充電、充滿、低電量 |
|
供電方式 |
內置鋰電池供電 |
|
電源適配器 |
5V/1A |
|
充電器接口 |
TypeC |
|
鉗口尺寸 |
Φ68mm |
|
外形尺寸 |
215mm×65mm×34mm |
|
重量 |
0.5kg |
|
附件 |
|
功率線 |
紅黑共兩根，導線截面積25mm2，長度15m |
|
測試線 |
紅黑共兩根，導線截面積2mm2，長度15m |
|
接地線 |
專用接地導線，長度5m |
|
天線 |
專用無線天線1根 |
|
USB充電器 |
5V/1A |
|
USB充電線 |
長度1m |
|
機箱尺寸參數 |
|
主機機箱 |
460mm(長)×360mm(寬)×190mm(高) |
|
線箱 |
460mm(長)×360mm(寬)×190mm(高) | |
