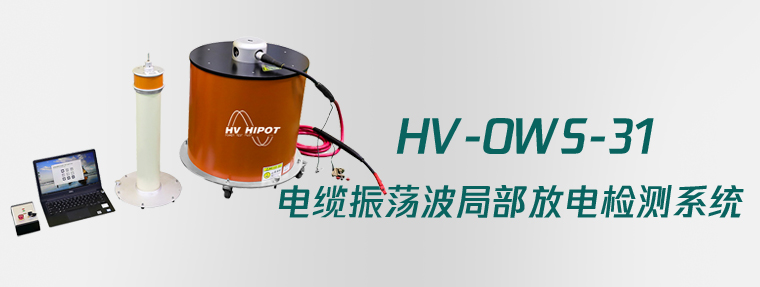

HV-OWS-31電纜振蕩波局部放電檢測系統
電纜振蕩波局部放電檢測（OWS）是一種新興的電纜絕緣故障檢測技術，它通過加壓模擬電纜運行狀態，能夠誘發局放并檢測其強度和位置。它用一空心電感與被試電纜串聯，通過高壓直流源對其串聯回路進行充電，當充電電壓達到預設值時閉合并聯在電源兩端的電子開關，從而形成阻尼振蕩回路，產生振蕩電壓，并以此振蕩電壓來激發出電纜絕緣缺陷處的局部放電，通過檢測此局部放電來判斷電纜絕緣的好壞。
整套系統主要包括以下功能：
1.HV-OWS-31系列是集成式局部放電測試系統，主要用于中壓電纜的局放診斷。系統測試頻率為20HZ到幾百HZ阻尼交流電壓，系統在測試過程中產生的阻尼交流電壓可達30kV，并結合先進的系統硬件與系統軟件進行診斷。
較新電力電子半導體技術；
較新的激光控制技術；
先進的數字式信號處理器和濾波技術；
先進的無線網絡控制技術。
2.測量分析軟件可在有網絡的條件下，進行遠程的數據分析。
3.全中文操作界面，能夠記錄振蕩電壓波形和局放信號波形，加壓過程中實時打點。
4.自動顯示振蕩電壓波形頻率、幅值和采樣時間寬度等。
5.能對測試的局放信號波形展開進行自動分析。
6.自動顯示介損測試數值。
7.自動生成局放定位圖并生成統計報表，自動生成局放統計圖譜。
技術參數：
|
輸出電壓 |
最大值：峰值±30kV |
|
振蕩頻率范圍 |
20Hz～850Hz |
|
電感量 |
0.7H-1.1H（可選） |
|
數據分析 |
手動分析、自動分析（模擬與數字濾波） |
|
待測電容范圍 |
0.05～5uF |
|
高壓充電電流 |
10mA |
|
局放測試范圍 |
10pC～200nC |
|
測量精度 |
±0.1pC（采樣14bits） |
|
波速 |
50-300m/us |
|
定位精度 |
±0.1m |
|
定位誤差 |
≤1%×電纜長度 |
|
局放水平檢測 |
根據 IEC60270 |
|
局放定位帶寬 |
100kHZ～50MHZ自動或手動選擇 |
|
介損值 tan δ |
0.1%～10% |
|
供電電壓 |
180V～250V，AC 50Hz |
|
操作溫度 |
-20 °C ～+ 60 °C |
|
重量 |
約 50Kg |
|
尺寸 |
直徑 650mm，高 600mm |
|
接口方式 |
WLAN (IEEE802.11g)/100M 以太網卡 |
