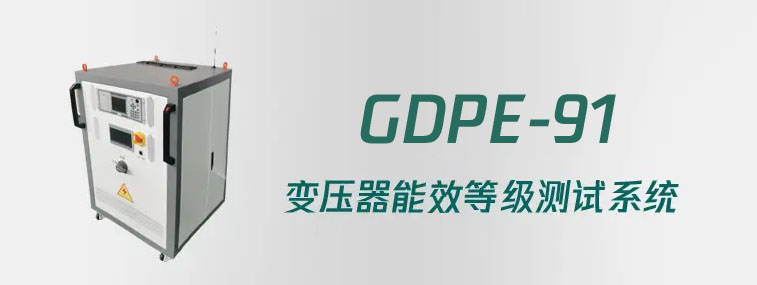

變壓器能效等級測試系統符合GB/T4776，GB/T5169，GB/4285等相關國家標準。
該試驗臺主要是對電力變壓器，配電變壓器的直流電阻及變比測試，空載、負載特性及感應耐壓，能效等級測試試驗進行試驗。
該裝置測量部分由高檔單片機控制，數字顯示，空載，短路等測試數據由單片機同步采樣，避免了傳統試驗方法中電壓，電流表，功率表分別讀數并由人工計算造成的誤差。

特點
變壓器測試系統集試驗一次接線，顯示，數據采集，分析處理，測量控制，存貯，打印，保護于一體，試驗全過程全部自動完成，具有高效率、高精度的突出優點。
變壓器測試系統采用全電腦操作，同時顯示三相電壓電流等參量，全部試驗數據均在屏幕上實時（鎖定）顯示，避免了試驗過程中因視差、換算、計算等諸多因素造成的誤差。使測試精度更高。特別是徹底解決操作人員同時讀看多塊表計，同時記錄多組數據的困難，保證試驗數據的準確可靠。
數據處理采用自動存儲方式，試驗數據全部實時填入相應數據庫，避免人工轉抄記錄過程，保證了數據的真實、可靠。

測試項目
1. 變壓器繞組直流電阻試驗
2. 變壓器繞組變比組別試驗
3. 變壓器空載損耗及空載電流百分比測試
4. 變壓器負載損耗及阻抗電壓測試
5. 變壓器倍頻耐壓試驗
6. 變壓器絕緣電阻及吸收比測試

系統組成：
計算機控制及數據處理軟件系統；
各測試單元數據采集系統；
系統控制PLC系統；
測試對象：
可對容量在630kVA及以下干式變壓器、油浸式變壓器進行測試。

測試軟件基本功能
變壓器能效等級測試系統軟件可操作控制變壓器變比組別測試儀、變壓器繞組直流電阻測試儀、變壓器功率分析儀、絕緣電阻測試儀、變壓器介質損耗測試儀、溫度巡檢儀及西門子PLC。
軟件人機界面友好，操作直觀簡單。

技術參數：

直流電阻測試
