整流成套裝置技術條件：

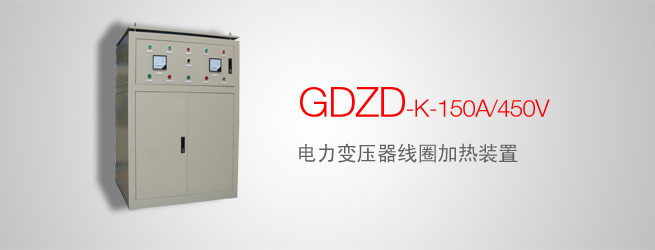

• 型號： GDZD-K -150A/450V可調直流電源裝置。
• 環境條件： 戶內式。
• 額定直流輸出電流： DC 150A
• 額定直流輸出電壓： DC 450V
• 額定電網輸入電壓： 三相AC380V±10% 50HZ±5%
• 直流輸出調壓范圍： 0-100%連續可調。
• 整流裝置在額定運行情況下的效率不低于96%。
• 輸出直流電流穩流精度高于1.5%(在75-100%額定直流電流范圍內)
• 本系列裝置采用進口專用集成電路，具有熱穩定性高、對稱性好、運行可靠性極高等特點。

整流變壓器參數：

• 型號： GDZB-70kVA-380V
• 進線電壓： 三相AC380V±10% 50HZ±1%
• 二次輸出電壓均與整流柜額定直流輸出：Idn=150A, Vdn=450V所匹配。
• 調壓方式： 整流變壓器無載檔位粗調，可控硅移相細調。
• 接線方式： 三相橋
• 脈波數： 6脈波
• 冷卻方式： 干式風冷
• 變壓器效率： 97%
• 變壓器連續運行溫升不超過國標650℃
• 絕緣等級： B級
• 變壓器制造工藝符合相關國家標準。

整流主柜基本條件：

• 整流器型號： GDZD-K-150A/450V
• 定額直流輸出： Idn=150A Vdn=450V
• 整流輸出脈波數： 6脈波
• 調壓方式： 可控硅移相調壓
• 調壓范圍： 細調0-100%
• 冷卻方式： 風冷
• 制方式： 本裝置采用GD-785-6A型集成化控制系統，該系統由GD-785-6A-4型集成化控制板和電源變壓器組成。
• 主要器件廠家： 可控硅整流元件選用株洲電力機車研究所的產品、快熔選用西安熔斷器廠的產品。
• 本裝置設有過流、過壓、欠相、阻容吸收等保護。

整流柜主要技術參數：

• 定額輸出直流電流： Idn 150A
• 定額輸出直流電壓： Udn 450V
• 整流主柜總數： 1
• 過載能力： 120%分鐘/24小時內
• 元件型號： KP-200A-1400V
• 元個正向平均電流： Ian 200A
• 元件反向重復峰值電壓：Urrm 1400V
• 每臂并聯元件個數： 1只
• 單柜元件個數： 6只
• 整流裝置效率： ＞0.93
• 噪聲： ≤60d
• 穩流精度： ≤±1.5%
• 整流裝置功率因素： ＞0.9（a≤100）

常使用環境條件要求：

• 海拔高度： ≤2000m
• 環境溫度： —400℃∽+550℃
• 空氣相對濕度（20℃）：15%∽90%
• 環境污染等級： Ⅳ級
• 安裝方式： 戶內
