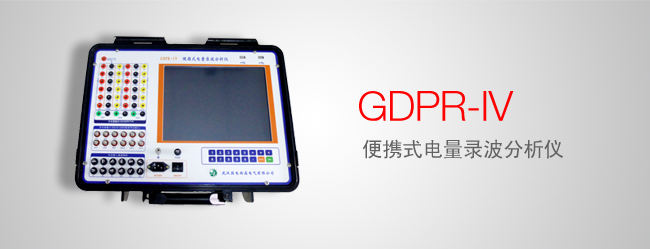

便攜式電量錄波分析儀是針對電力系統應用而開發的瞬態信號記錄儀器，儀器內部軟件預置了針對發電機調試的試驗?zāi)０�，使用戶可以通過記錄儀很方便的完成發電機短路特性試驗，空載特性試驗， 勵磁系統擾動試驗，勵磁系統10%階越試驗，滅磁常數測量，自準同期裝置校驗，機組甩負荷記錄等試驗。

儀器具有豐富的軟件組件使用戶可以通過軟件組件，自由進行圖形分析，組合運算，有效值計算，交流功率計算，三相對稱性分析，頻譜分析，諧波分析，曲線相關性分析，圖形編輯和相量圖繪制等 操作。試驗數據和分析結果可以生成WORD/EXCEL形式試驗報告，也可以通過軟件生成JPG圖片導出，以方便用戶對試驗結果進行深入的分析和處理。

儀器具有12路模擬量輸入，12路有源開關量輸入和3路開出量信號，最高采樣頻率可達100KHZ，基本可以滿足電力系統各種試驗的瞬態信號記錄要求。并且所有的模擬通道之間均相互隔離，以避免試 驗中不同電位點的連接問題導致被測系統發生故障。

• 實時繪制試驗曲線，并且提供多種曲線分析工具，使用戶可以對曲線進行任意縮放和定位操作
• 可以對當前示波器中的圖形進行編輯，包括自由標識，顏色變換等，以方便試驗報告的制作
• 提供了頻譜分析工具使用戶可以方便的獲取信號的頻譜圖形
• 可以任意的選擇信號作為X軸,Y軸繪制信號的關系曲線
• 提供了諧波分析工具，可以對采集的信號進行諧波分析，最高諧波次數為1024次
• 組合運算工具使用戶可以對所采集的信號進行加，減，乘，除和積分等運算
• 計算選定通道信號的有效值，功率
• 對選定的三相信號進行功率和對稱性分析
• 繪制選定信號的相量圖
• 通過軟件選擇通道信號類型：直流瞬時值或者交流有效值
• 內置了發電機三相短路特性曲線，空載特性曲線，勵磁系統擾動試驗，滅磁時間常數，頻率電壓特性，甩負荷試驗，自準同期試驗的標準試驗?zāi)０�，軟件自�?dòng)計算試驗結果參數。
• 儀器能夠自動生成WORD試驗報告，Excel試驗報告
• 試驗報告對曲線進行自動標識，使試驗報告制作實現完全自動化
• 所有采樣通道的名稱和單位都可以重新定義
• 各種試驗的試驗環境設置和儀器設置自動保存
• 自動計算各種試驗?zāi)０宓脑囼?yàn)參數
• 簡單方便的通道濾定方式
• 使用U盤或移動硬盤等存儲設備方便的導出試驗數據
• Windows XPE操作系統，可以實現軟件系統自我保護與恢復，防止病毒攻入與侵蝕
• 采用防抖動處理，避免用戶錯誤操作

• 12路低電壓／電流模擬量采集
  • 電壓輸入范圍-10V~10V，-200V~200V，-400V~400V
  • 電流輸入范圍-20mA~20mA，
  • 1路模擬量-100mV~100mV輸入通道
• 電壓通道輸入范圍，電壓或電流信號類型選擇，通過軟件選擇
• 信號采集誤差：
  • -400V~400V:誤差<0.5V
  • -200V~200V:誤差<0.2V
  • -10V~10V:誤差<0.01V
  • -20mA～20mA:誤差<0.02mA
  • -100mV~100mV:誤差<0.2mV
• 12路有源節點開關量測量通道，開關量信號范圍DC12-220V
• 3路開關量輸出通道，開出量最大開斷能力AC220V/1A
• 分體式機箱結構，操作終端使用戶可以更方便控制試驗和分析數據
• 2個USB口用于數據下載或鍵盤/鼠標輸入
• 12.1寸大彩屏顯示，觸摸屏方式實現人機交互
• 儀器自帶8G數據存儲空間
• 采樣通道輸入阻抗
  • -10V~10V電壓檔位:輸入阻抗820k歐
  • -200V~200V電壓檔位:輸入阻抗820K歐
  • -400V~400V電壓檔位:輸入阻抗820K歐
  • -20mA~20mA電流檔位:輸入阻抗50歐
  • -100mV~100mV電壓檔位:輸入阻抗 >10M
