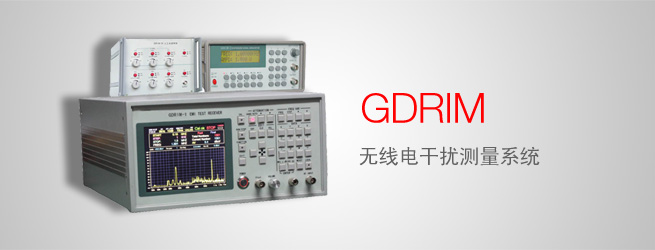

GDRIM系列新一代EMI測試接收機

隨著信息技術的飛速發展，社會的進步，人民生活水平的提高，國際貿易的迅速擴大，對“EMC”監測技術的需求不斷擴大，通信、電力、環保等部門急需具有當代技術水平的“EMC”檢測儀器設備。

武漢國電西高電氣有限公司為此成立了專門的“EMC”測試儀器設備研究室，總結過去，開創未來，全力研發具有自主知識產權并在技術上達到國際同類產品技術水平的最新一代全數字化、智能化、 全自動操作檢測功能的“EMC”系列的新產品。

GDRIM系列新一代EMI測試接收機的技術特點

• 采用當代最新的數字合成技術，使得被測信號頻率的最小分辨率達到0.1Hz，是過去已有的同類產品在技術上未曾達到的，也是當代國際上同類產品最高水平。對測量干擾信號來說，即使頻率處在A 段，在QP檢波方式下其帶寬為200Hz，只要將步進頻率即使設定為5Hz，10Hz或20Hz，采用手動逐點掃描，這樣在帶內最多可測出40個頻點的幅頻響應，這對于判斷被測信號的性質是非常有用的。
• 儀器設計運用了計算技術，實現了系統運行全部由面板鍵盤操作。
• 點頻測量和多種自動掃描測量，均用面板按鍵菜單式操作，供使用者根據實際需要選擇。
• 用TFT彩色液晶屏分別顯示各種參數及頻譜分布圖形。
• 在給定覆蓋頻率范圍內，可選定任何起始和終止頻率（包括全景）。任意設定步進頻率（如掃全頻段：0.15z~1.5MHz，可實現快速掃頻粗測。
• 多個離散頻點（一次不多于99個）可實現快速掃頻精確測量.
• 測量數據存儲功能：機內設有測量數據存儲區。
• 機內設置了不同的天線系數存儲單元，只要將某種天線的天線系數預先存入存儲單元，在測量空間場強時從菜單中選定該天線，屏幕上即可直接顯示被測頻點對應的場強大小（dβμv/m）勿須再去 查表換算。
• 本儀器設有RS-232接口和IEEE-488（GPIB），USB接口（選件）與計算機連結進行數據處理或遠程工作。用戶可根據需要選定。
• 本儀器具有逐點跟蹤校準功能，手動測量時按cal鍵校準，全自動掃頻測量時分粗測功能（在所測頻率范圍內自動選擇中間一點或多奌校準）和精測功能。主要用于快速粗測后對關心的頻點再轉入用 離散點精確測量功能，精確測量功能在測量過程中自動逐點校準。

GDRIM-2合成信號發生器

GDRIM-2型合成信號發生器，是一臺高精度、高穩定度、高分辨率LCD頻率和電平顯示）智能化頻率合成信號發生器，同時具有精密函數發生器的主要功能。該儀器是根據當代技術的發展和市場的需要 而設計的，頻率覆蓋0.5Hz到3.000000MHz，可輸出正弦波、方波、可調脈沖波、三角波，和TTL電平輸出。

GDRIM-2合成信號發生器

• 本機采用DDS數字頻率合成技術。
• 輸出頻率最高達到3MHz。
• 有同步TTL電平輸出端。
• 輸出頻率和幅度全部LCD液晶數字顯示。
• 可輸出正弦波、方波、可調脈沖波、三角波，和TTL電平輸出。
• 方波、脈沖波輸出上升沿/下降沿≤35ns，過沖 < 10 %
• 脈沖波（占空比10%～90%）。
• 電壓輸出4位顯示，單位可為mV、V、dBμV
• 本機還可根據用戶要求選配IEEE-488接口，實現程控操作。

GDRIM-3A型人工電源網絡

根據用戶生產高壓變壓器并對產品進行無線電干擾電壓的測量進行該產品設計的。

由于當前變壓器產品的無線電干擾測量目前還沒有一個相應的國家標準，所以參照GB11604-89《高壓電器設備無線電干擾測量方法》和JB3567-84《高壓絕緣子無線電干擾試驗方法》等現有的標準來 介紹變壓器的無線電干擾測量方法。

無線電干擾測量原理及線路

在制造廠試驗室內進行變壓器的無線電干擾測量，一般均是測量通過傳導產生的無線電干擾電平量值。

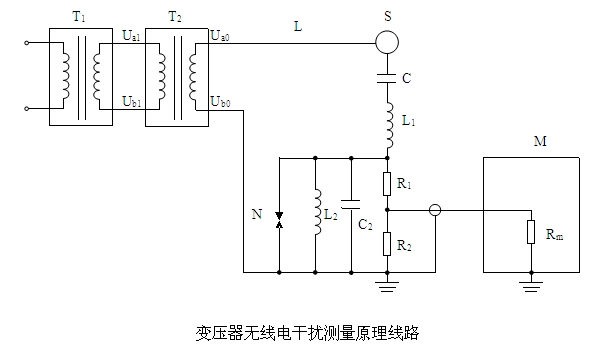

T1—試驗變壓器， T2—被試驗變壓器， M—干擾測量儀，Rm—干擾測量儀輸入阻抗， L2 C2—并聯諧振回路，L1 .C1 .R1 .R2—人工電源網絡，N—過壓保護器S—防暈罩，L—防暈導線

被試驗變壓器（T2）通過試驗變壓器（T1）感應勵磁，試品（T2）高壓線端如在試驗電壓下產生無線電干擾信號，則干擾電流將沿導線（L）流動，該干擾信號通過L1 .C1 .R1 .R2組成的人工電源網絡進入干擾測量儀。

L2 C2是并聯諧振回路，它的參數應調諧在測量頻率上，這樣對測量頻率下的電流呈現極高的阻抗，從而防止分流引起的誤差。對工頻電流它則呈現低阻抗，從而保護回路及儀器免遭偶然的工頻過壓破壞。
