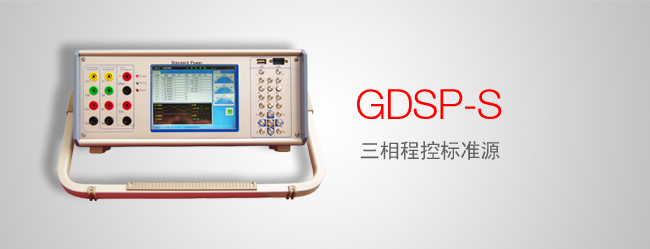

GDSP-S三相程控標準源
產品特點
- 嵌入式主機，配備超大規模可編程邏輯器件（CPLD）。
- 6.4寸真彩液晶顯示，一體化主機，嵌入式實時操作系統，運行穩定可靠；面板自帶嵌入式人性化按鍵，既可獨立操作亦可連接PC機操作。
- 自動判斷過流、過壓、過載、短路、溫度過高、數據異常及誤操作告警提示。
- 裝置提供接口：USB接口（軟件升級、報告?zhèn)鬏敚�、�?lián)機接口（COM口）。
- 高精度三相交流標準源和直流標準源輸出。
- 電壓、電流采用優越無級變檔方式輸出，相位、頻率、功率、諧波等設置點全部一次到位，軟件調整，使用方便。
- 電壓、電流、相位設有豐富常用實驗點，操作簡單，使用便捷效率高。
- 輸出標準諧波2～21次，可單次或任意疊加多次諧波輸出，并能顯示實時諧波、基波波形。
- 三相電壓之間、三相電流之間、各相電壓和電流之間可任意移相，因此也可模擬各種電力故障輸出。
- 可以根據需要檢定各種電測量指示儀表裝置。
產品參數
交流源- 三相交直流電流輸出:
- 三相共用中性點的電流源，各相輸出幅值、相位、頻率獨立調節；
- 輸出量程：0～6A；
- 分辨力及其最小變化步長：0.1mA；
- 準確度：≤±0.05%（100mA～6A范圍內讀數相對誤差不大于±0.05%）；
- 穩定度：≤±0.01%/3min；
- 最大輸出功率：15VA/相；
- 諧波失真率THDI：≤0.05%。
- 三相交直流電壓輸出：
- 三相共用中性點的電壓源，各相輸出幅值、相位、頻率獨立調節；
- 輸出量程：0～120V；
- 分辨力及其最小變化步長：1mV；
- 準確度：≤±0.05%（5V～120V范圍內讀數相對誤差不大于±0.05%）；
- 穩定度：≤±0.01%/3min；
- 最大輸出功率：15VA/相；
- 諧波失真率THDU：≤0.05%。
- 交流頻率:
- 輸出范圍：45 Hz～65 Hz；
- 分辨力及其最小變化步長：0.001 Hz；
- 準確度：≤±0.001Hz；
- 穩定度：±0.0005 Hz /3min。
- 交流相位:
- 輸出范圍：0°～360°；
- 分辨力及其最小變化步長：0.01°；
- 準確度：≤±0.01°； 穩定度：±0.01°/3min。
- 功率因數:
- 功率因數調節范圍：1L～0～1C；
- 準確度：≤±0.0005。
- 穩定度：±0.0001 /3min
- 有功功率:
- 準確度：≤±0.05%； 穩定度：≤±0.01%/3min。
- 無功功率:
- 準確度：≤±0.05%； 穩定度：≤±0.01%/3min。
- 單通道直流電流：
- 輸出范圍：0.2mA～20mA
- 分辨力及其最小變化步長：0.1μA；
- 準確度：±0.05% RD；0.2mA以下輸出誤差 ≤±0.1μA；
- 穩定度：±0.01%RD/3min； 最大輸出功率：0.2W；
- 最大負載電壓：10V； 紋波含量：≤ 10μA rms；
- 20mA相對含量0.05%。
- 單通道直流電壓:
- 輸出范圍：±50mV～±10V；0V～±10V連續變化；
- 分辨力及其最小變化步長：0.1mV；
- 準確度：±0.05% RD；±50mV以下輸出誤差 ≤ ±25μV；
- 穩定度：±0.01%RD/3min；
- 最大輸出功率：5W；最大負載電流：±500mA；
- 紋波含量：≤ 1mV rms；±10V相對含量0.1%。
|
其它額定參數 | |
| 額定工作電壓 | 允許范圍:AC220V ± 10% ， 50H z ± 10% |
| 環境溫度 | 使用范圍:0 ～ 45 ℃ 存貯范圍:－ 25 ～ 70 ℃ |
| 機箱外觀 | 選用高檔全鋁合金擠壓型材，電磁兼容進口機箱，外形美觀 機箱尺寸(長 × 寬 × 高):360mm × 195mm × 335mm |
| 機箱重量 | 主機重量:9.8 kg |
