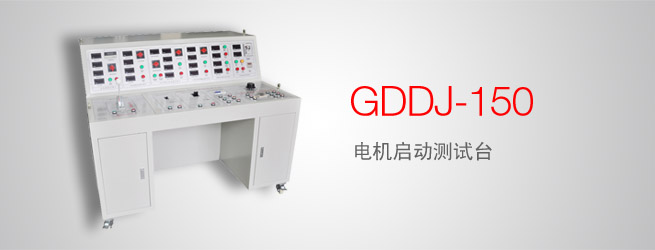

GDDJ-150電機啟動測試臺本設備為電機空載啟動測試的專用設備,適用于容量 不大于150kVA/380V/50Hz、440V/60Hz電機的啟動測試，20kVA以下電機可以直接 啟動，20kVA以上電機采用降壓?jiǎn)��?dòng)，各自有獨立的啟�？刂萍半娫唇泳�系統。同 時設備還配備了絕緣耐壓試驗功能、通風散熱功能、熱風除濕功能、必備的電源 功能。各種顯示儀表一應俱全。是電機生產廠家必備設備之一。主要用于修理后 的電機空載試驗。

• 電機啟動功能：
  • 電機直接啟動部分:
    • 輸入電壓：AC三相380V /50Hz；三相440V/60Hz
    • 容量：≤20KVA
    • 最大持續電流：40A
    • 輸出電壓: 三相380V /50Hz； 三相440V/60Hz
    • 該功能為直接啟動，具有獨立的啟動、停止控制單元及儀表顯示和接線單元。
  • 自藕減壓?jiǎn)��?dòng)部分：
    • 輸入電壓：AC三相380V /50Hz；三相440V/60Hz
    • 最大啟動容量：≤150kVA
    • 最大持續電流：250A
    • 輸出電壓: 三相380V /50Hz； 三相440V/60Hz
    • 該功能為自藕減壓?jiǎn)��?dòng)，具有獨立的啟動、停止控制單元及儀表顯示和接線單元。啟動時間8～10秒。60％額定電壓下減壓?jiǎn)��?dòng)，A、B、C三相3個輸出接線端子，自動延時轉換至額定電壓下運行。
• 電源功能：
  • 三相交流電源
    • 輸出三相交流電壓：AC：0～450
    • 輸出最大電流：10A
    • 電壓輸出：連續可調。
    • 電源總?cè)萘浚?kVA。
  • 單相交、直流輸出電源
    • 輸入容量：9kVA
    • 輸入電壓三相AC：380V 50HZ
    • 輸入電流：13.6A
    • 單相交流輸出電壓：AC：0～450V
    • 交流輸出電流：0～20A
    • 單相輸出功率：≤6kVA
    • 直流輸出電壓：DC：0～450V
    • 直流輸出電流：0～20A
    注：上述三組電源共用一個調壓器，只能獨立輪換使用，不可同時使用！
• 交流耐壓功能
  • 容量：2kVA
  • 輸入電壓?jiǎn)蜗郃C：380V 50HZ
  • 輸入電流：5.2A
  • 輸出電壓：AC0～2500V可調
  • 輸出電流：0.8A
  • 具有高壓電壓指示、低壓電流指示、耐壓時間設定、啟動、停止、耐壓時間到報警、擊穿過流保護等功能。
• 散熱及加熱除濕功能

  本設備配有散熱通風及加熱除濕設備。通風設備為排風風扇，加熱設備為3KVA的電熱風扇。

• 設備整機電源部分

  設備電源輸入為三相四線進線系統，總電源配備DW15型電源萬能斷路器作為第一級保護，具有欠壓脫扣、過載及短路脫扣功能；余下每一個功能分部都有獨立的空開保護，具有過流及漏電保護功能；進線電源采用單刀雙投刀閘，便于兩種進線電源的切換。另外設備外圍還設置一些相應的輸出電源單、三相開關及插座方便接線使用。
