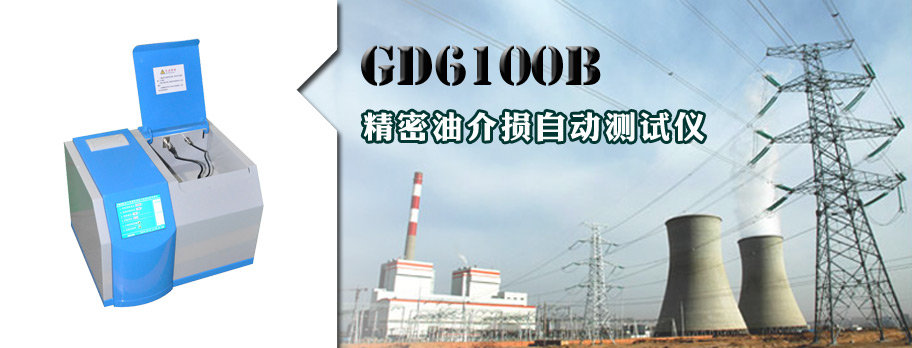

GD6100B精密油介損自動測試儀 依據GB/T5654-2007《液體絕緣材料 相對電容率、介質損耗因數和直流電阻率的測量》設計制造。用于絕緣油等液體絕緣介質的介質損耗因數和直流電阻率的測量。一體化結構。內部集成了介損油杯、溫控儀、溫度傳感器、介損測試電橋、交流試驗電源、標準電容器、高阻計、直流高壓源等主要部件。儀器內部采用全數字技術，全部智能自動化測量，配備了大屏幕5.7寸TFT純彩液晶觸控顯示器，全中文菜單，測試結果可以自動存儲并打印輸出，操作人員不需專業培訓就能熟練使用。

• 油杯采用符合國標GB/T5654-2007的三電極式結構，極間間距2mm，可消除雜散電容及瀉漏對介損測試結果的影響。
• 儀器采用中頻感應加熱，PID控溫算法。該加熱方式具備油杯與加熱體非接觸、加熱均勻、速度快、控制方便等優點，使溫度嚴格控制在預設溫度誤差范圍以內。
• 內部標準電容器為SF6 充氣三點極式電容，該電容的介損及電容量不受環境溫度、濕度等影響，使儀器精度在長時間使用后仍然得到保證。
• 完善的保護功能。當有過壓、過流、高壓短路時，儀器能迅速切斷高壓，并發出警告信息。當溫度傳感器失效或沒有連接時，發出警告信息。在中頻感應加熱爐內設有限溫繼電器，當溫度超過120度時，繼電器釋放，加熱停止。
• 試驗參數設置方便。溫度設置范圍0～120℃，交流電壓設置范圍200～2200V，直流電壓設置范圍0～500V。
• 采用大屏幕TFT純彩液晶觸控顯示器，顯示清晰。只需簡單設置，儀器即可自動進行測試。并自動存儲和打印測試結果。
• 自帶實時時鐘，測試日期、時間可隨測試結果保存、顯示、打印。
• 空電極杯校準功能。測量空電極杯的電容量和介質損耗因數，以判斷空電極杯的清洗和裝配狀況。校準數據自動保存，以利于相對電容率和直流電阻率的精確計算。
• 儀器以RAM9平臺為核心，測試精度高、速度快。整機由高速單片機控制，自動化程度高，操作簡便。

• 電源電壓：AC 220V±10%
• 電源頻率： 50Hz/60Hz ±1%
• 測量范圍：
  • 電容量： 5pF～200pF
  • 相對電容率：1.000～30.000
  • 介質損耗因數：0.00001～100
• 直流電阻率：2.5 MΩm～20 TΩm
• 測 量 精 度：
• 相對電容率：±（1～10）%讀數
• 介質損耗因數：±(5%讀數±0.0002)
• 直流電阻率：±10%讀數
• 分辨率：
  • 電容量：0.01pF
  • 相對電容率：0.001
  • 介質損耗因數：0.00001
• 測溫范圍：0～120℃
• 溫度測量誤差：±0.5℃
• 交流實驗電壓：200～2200V連續可調，頻率50Hz
• 直流試驗電壓：0～500V連續可調
• 功耗：100W
• 環境溫度：0℃～40℃
• 相對濕度：<75%
• 外型尺寸：460mm× 370mm×330mm
• 重量：25Kg
