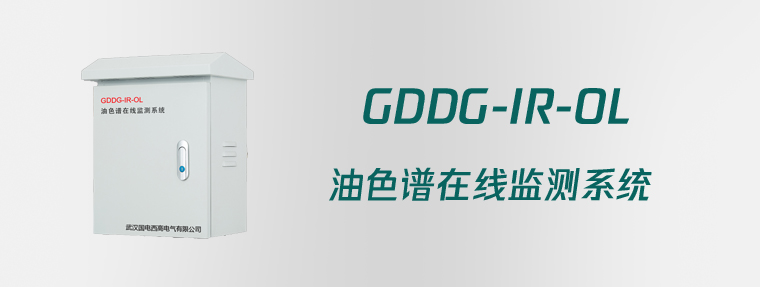

GDDG-IR-OL油色譜在線監測系統
沒有什么能比計劃外的斷電更糟糕的了，它會使您的營業收入下降，并對您的聲譽和品牌造成難以估量的損失。不過幸運的是：超過 50% 的電源變壓器故障都可以使用正確的在線檢測工具檢測到，這意味著嚴重的故障是可以預防的。但發出錯誤的警報或需要定期維護的監測系統最終可能會浪費您大量的時間和金錢。這就是我們設計GDDG-IR-OL 監測系統的原因。它可為電力變壓器提供實時、無故障的氣體監測功能 —沒有誤報，也無需維護。在要求苛刻的運行環境中，有兩項關鍵的設計驅動因素：安全性和可靠性。這是在經過數十年不斷地傾聽客戶需要和研制現有設備，并且充分利用超過 80 年的為安全至上行業和嚴苛環境制造傳感器和測量設備方面經驗的基礎上，形成的最終設計要求。
武漢國電西高電氣有限公司 DGA 油色譜在線監測系統擁有基Web 的用戶界面，用戶根本不再需要任何其他軟件。根據設計，設備能夠在不到兩小時內安裝好 — 只需連接油路、電源和數據，一切即告完成�？梢酝ㄟ^數字通信和繼電器連接到現有控制和監測系統，或?qū)⑵溆米鳘毩⒌谋O(jiān)測設備。如果出現斷電等干擾情況，自我診斷功能支持完成自行恢復。紅外傳感器的制造基于國電西高核心測量技術以及我們自己的潔凈室生產的組件。真空氣體提取方式意味著油溫、油壓或油液類型都不會引起數據波動，而密封和受保護的光學器件可防止傳感器被污染。使用電容式薄膜聚合物，傳感器直接測量油液的濕度，這款傳感器已在變壓器監測領域應用了 20 年。
1、測量性能更出色
- 在潔凈室中設計并制造了光學紅外傳感器
- 光譜掃描提供選擇性氣體測量
- 真空氣體提取，與油溫、油壓和油液類型無關
- 獨有的自動校準功能解決長期漂移問題,無需重新校準
2、設計更加堅固可靠
- 密封結構耐受真空和壓力變化
- 與油液接觸的組件和管路都采用不銹鋼和鋁制材料
- 無耗材，意味著無需定期維護
- 采用磁力驅動齒輪泵和高品質閥門，提供高耐用度
3、安裝和操作更加簡化
- 安裝和試運行縮短到不到兩小時
- 以一小時輸出為間隔持續運行 —無需數據平均
- 基于瀏覽器的用戶界面，支持輕松地查看和共享數據及更改設置
- 系統受到干擾后可自我診斷和自行恢復
1、油中的測量參數
| 參數 | 范圍 | 精度 | 重復性 |
| 甲烷(CH4) | 0... 10 000 ppmv | 10 ppm 或讀數的 | 10 ppm 或讀數的 |
| 10% | 5% | ||
| 乙烷(C2H6) | 0... 10 000 ppmv | 10 ppm 或讀數的 | 10 ppm 或讀數的 |
| 10% | 5% | ||
| 乙烯(C2H4) | 0... 10 000 ppmv | 10 ppm 或讀數的 | 10 ppm 或讀數的 |
| 10% | 5% | ||
| 乙炔(C2H2) | 0... 5000 ppmv | 2 ppm 或讀數的 | 1 ppm 或讀數的 |
| 10% | 10% | ||
| 一氧化碳 (CO) | 0... 10 000 ppmv | 10 ppm 或讀數的 | 10 ppm 或讀數的 |
| 10% | 5% | ||
| 二氧化碳(CO2) | 0... 10 000 ppmv | 10 ppm 或讀數的 | 10 ppm 或讀數的 |
| 10% | 5% | ||
| 氫氣 (H2) | 0... 5000 ppmv | 25 ppm 或讀數的 | 15 ppm 或讀數的 |
| 20% | 10% | ||
| 濕度 4)(H2O) | 0... 5000 ppmv | ±2 ppm 6)或讀數的 | 包含在精度中 |
| ±10 % |
2、測量性能
| 測量周期時長 | 1 ... 1.5 h（典型） |
| 響應時間 (T63) | 一個測量周期 1) |
| 第一個測量數據可用前為預熱 | 兩個測量周期 |
| 時間 | |
| 達到完全精度前的初始化時間 | 兩天 |
| 數據存儲 | 至少 10 年 |
| 預期運行壽命 | > 15 年 |
3、計算參數
| 總?cè)芙庖兹細怏w (TDCG) | 計H2、CO、CH4、C2H6、C2H4 和 C2H2 的總合 |
| 變化率 (ROC) | 適用于單組分氣體和 TDCG 在 24 小時、7 天和 30 天期間的變化率 |
| 氣體比 1) | 可用比： |
| CH4/H2 | |
| C2H2/C2H4 | |
| C2H2/CH4 | |
| C2H6/C2H2 | |
| C2H4/C2H6 | |
| CO2/CO | |
| 1) 從 24 小時平均值計算得到。請參見標準 IEC 60599。 | |
4、工作環境
| 變壓器油類型 | 礦物油 |
| 要求變壓器油具備的最低燃點 | +125 °C (+257 °F) |
| 油液入口的變壓器油壓 | 最大 2 barabs 連續 |
| 爆裂壓力 20 barabs | |
| 油液入口的變壓器油溫度 | 最高 +100 °C (+212 °F) |
| 環境濕度范圍 | 0 ... 100 %RH，凝結 |
| 運行環境溫度范圍 | -40 ... +55 °C (-40 ... +131 °F) |
| 存放溫度范圍 | -40 ... +60 °C (-40… +140 °F) |
5、類型測試
| 類別 | 標準 | 類型/等級 |
| EMC 合規性 | IEC61000-6-5 | 類型 4（接口類型4） |
| IEC61326-1 | 工業 | |
| 環境 | IEC60529 | IP66（相當于NEMA 4 等級） |
| 安全 | IEC/EN61010-1， 合規+125 | |
| 第 3 版 | ||
| UL 61010-1:2012 | ||
6、電源
| 工作電壓 | 100 ... 240 VAC，50 ... 60 Hz，±10 % |
| 過壓類別 | III |
| 最大電流消耗 | 10 A |
| 最大功耗 | 500 W |
| +25 °C (+77 °F) 下的典型功耗 | 100 W |
7、輸出
| RS-485 接口 | |
| 支持的協議 | Modbus RTU |
| 電流隔離 | 2 kV RMS，1 分鐘 |
| 以太網接口 | |
| 支持的協議 | Modbus TCP、HTTP |
| 電流隔離 | 4 kV AC（50 Hz，1 分鐘） |
| 繼電器輸出 | |
| 繼電器數量 | 3 個，用戶可選常開 (NO) 或常閉 (NC) |
| 觸發類型 | 用戶可以選擇：氣體水平、變化率或設備狀態 |
| 最大切換電流 | 6 A（在 250 VAC 條件下） |
| 2 A（在 24 VDC 條件下） | |
| 0.2 A（在 250 VDC 條件下） | |
| 接口類型 | 基于 Web 的用戶界面，可通過標準 Web瀏覽器操作 |
8、結構規格
| 油路連接 | 對于 10 毫米（0.39 英寸）外徑管路，使用不銹鋼 Swagelok接頭。 |
| 對于 3/8 英寸管路，使用轉接器 SS-600R-10M。 | |
| 變壓器油管最大長度 | 最長 10 米（33 英尺），用于 7 毫米（0.28英寸）內徑管路 |
| 最長 5 米（16 英尺），用于 4 毫米（0.15 英寸）內徑管路 | |
| 材料 | 船用鋁 (EN AW-5754)，不銹鋼 AISI 316 |
