局部放電是指絕緣結構中由于電場分布不均勻、局部場強過高而導致的絕緣介質中局部范圍內的放電或擊穿現象,局部放電是絕緣老化的重要征兆和表現形式,因此,對局部放電的有效檢測對電力設備的安全經濟運行具有重要意義。局部放電的檢測是以局部放電所產生的各種現象為依據,通過能表征放電的物理量來分析局部放電的狀態及特性。國內外學者進行廣泛、深入研究局部放電的過程中產生的電脈沖、電磁輻射、超聲波、光和分解產物后，提出了局部放電法（主要有暫態地電波法、脈沖電流法、超聲波法和超高頻法）、電化學法和光學法等檢測方法。
傳統的局部放電檢測儀,其測量信號的響應頻率一般不超過1MHz,易受外界干擾的影響,穩定性差，影響了其應用。隨著計算機技術、電子技術和傳感器技術的進步，為超高頻檢測技術創造了條件，使其具有檢測頻率高、抗干擾性強和靈敏度高，得到高度重視。

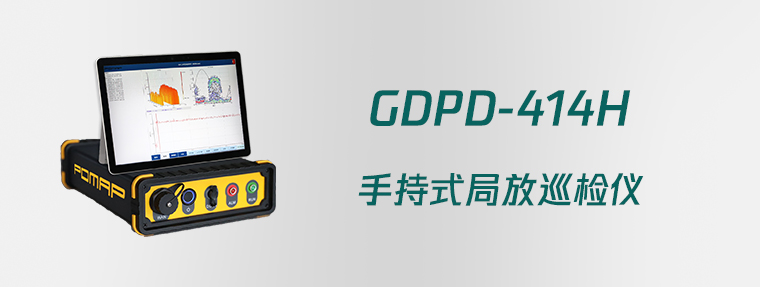

GDPD-414H局部放電檢測儀配置有五種傳感器，其中TEV、超聲波和HFCT適用于對高壓開關柜、環網柜局部放電檢測；超聲波和UHF適用于對GIS的絕緣狀態進行檢測；使用超聲波和HFCT適用于電纜的絕緣狀態進行檢測。內置的專家診斷系統能根據檢測數據進行分析，判斷放電能量大小和可能部位，在電力、鐵路等得到廣泛應用。
綜上所述國電西高自主研發的GDPD-414H局部放電檢測儀采用速慧（smartquick）智能化電力測試系統（軟著登字第1010215號、商標注冊號14684781），HVHIPOT公司引進國際先進的局放檢測技術研發生產的便攜式高效的“初檢合格”式設備絕緣狀態巡檢工具。

功能特點：
1）整機采用便攜式ABS工程機箱，所有PD檢測主機、平板電腦、傳感器、充電器、信號電纜均放置便攜式工程機箱內，總重量小于5KG，1人即可攜帶和操作。
2）便攜式局放信號處理主機：自主研發的高速采樣板卡，4通道同步數據采集、信號處理、特征參數提取、數據可通過有線及無線方式發送到手持終端。
3）軟件系統：分析軟件基于ARM嵌入式系統，顯示軟件基于windows系統
4）一臺數據采集主機可同時配置4路相同或不同的傳感器，可進行4路信號同時采集分析。
5）手持式顯示平板：使用工業級觸摸式8.1寸1280x800IPS顯示屏。
6）軟件系統根據檢測數據，判斷放電能量和部位，能顯示各信號通道的PRPS和PRPD圖譜、橢圓圖、放電率圖譜、QT圖、N-T圖、PRPD累計圖ψ-Q-N圖，能顯示各信號通道局放信號的幅值和脈沖個數。
7）實時數據存儲：測試過程中可實時記錄各信號通道的PRPS和PRPD圖譜、橢圓圖、放電率圖譜、QT圖、N-T圖、PRPD累計圖ψ-Q-N圖，能顯示各信號通道局放信號的幅值和脈沖個數。
8）超限報警：軟件采用紅、黃、藍三色指示方式，提示局部放電的嚴重程度方便信息讀取。
9）平均無故障時間：大于50000小時
10）電磁兼容：靜電放電抗擾度滿足GB/T17626.2-20174級
阻尼振蕩波抗干擾度滿足GB/T17626.10-20173級
工頻磁場抗擾度滿足GB/T17626.8-20063級
脈沖磁場抗擾度滿足GB/T17626.9-20113級
11）電源：采用12V鋰電池供電，功耗<10W，可持續工作6小時以上。
12）環境條件：
存儲溫度：-40℃～+85℃，
工作溫度：-20℃～+60℃，
相對濕度：5%～95%在35℃下無凝露
13）重量輕、易攜帶，很適合現場使用
信號采集主機重量<0.8kg

技術參數：
