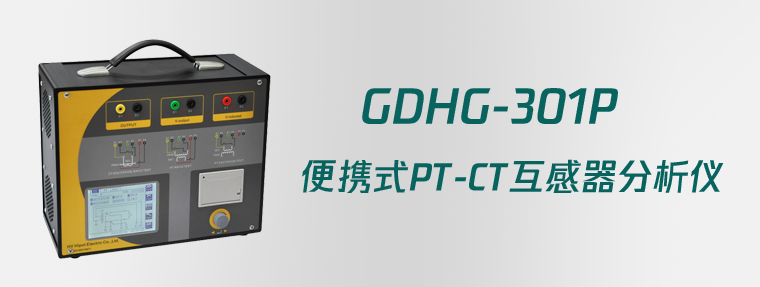

GDHG-301P 便攜式PT/CT互感器分析儀

選型
產品概述

GDHG-301P便攜式PT/CT互感器分析儀是在傳統基于調壓器、升壓器、升流器的互感器伏安特性變比極性綜合測試儀基礎上，廣泛聽取用戶意見、經過大量的市場調研、深入進行理論研究之后研發的新一代革新型CT、PT測試儀器。裝置采用高性能DSP和FPGA、先進的制造工藝，保證了產品性能穩定可靠、功能完備、自動化程度高、測試效率高、在國內處于領先水平，是電力行業用于互感器的專業測試儀器。

產品特點
  • 功能全面，既滿足各類CT（如：保護類、計量類、TP類）的勵磁特性（即伏安特性）、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試要求，又可用于各類PT電磁單元的勵磁特性、變比、極性、二次繞組電阻、比差等測試。
  • 現場檢定電流互感器無需標準電流互感器、升流器、負載箱、調壓控制箱以及大電流導線，使用極為簡單的測試接線和操作實現電流互感器的檢定，極大的降低了工作強度和提高了工作效率，方便現場開展互感器現場檢定工作。
  • 可精確測量變比差與角差，比差最大允許誤差±0.1%，角差最大允許誤差±2min，能夠進行0.2S級電流互感器的測量，變比測量范圍為1~40000。
  • 基于先進的變頻法測試CT/PT伏安特性曲線和10%誤差曲線,輸出最大僅180V的交流電壓和12Arms(36A峰值)的交流電流，卻能應對拐點高達60KV的CT測試。
  • 自動給出拐點電壓/電流、10%(5%)誤差曲線、準確限值系數（ALF）、儀表保安系數（FS）、二次時間常數(Ts)、剩磁系數(Kr)、飽和及不飽和電感等CT、PT參數。
  • 測試滿足GB/T 22071.1-2018、GB/T 22071.2-2017、GB/T 20840（IEC 61869）、GB1208（IEC60044-1）、GB16847(IEC60044-6) 、GB1207等各類互感器標準，并依照互感器類型和級別自動選擇何種標準進行測試。
  • 測試簡單方便，一鍵完成CT直阻、勵磁、變比和極性測試，而且除了負荷測試外，CT其他各項測試都是采用同一種接線方式。
  • 全中文動態圖形界面，無需參考說明書即可完成接線、設置參數：動態顯示參數設置，根據當前所選的試驗項目自動顯示其相關參數；動態顯示幫助接線圖，根據當前所選試驗項目，顯示對應的接線圖。
  • 5.7寸圖形透反式LCD，陽光下清晰可視。
  • 采用旋轉光電鼠標操作，操作簡單，快捷方便，極易掌握。
  • 面板自帶打印機，可自動打印生成的試驗報告。
  • 測試結果可用U盤導出，程序可用U盤升級，方便快捷。
  • 裝置內部具有存儲器，可存儲測試數據，掉電不丟失。
  • 配有后臺分析軟件，方便測試報告的保存、轉換、分析，可以用于試驗數據的對比、判斷與評估。
  • 易于攜帶，裝置重量<10Kg。
    • 技術參數
    產品型號參數

    測試用途

    CT ， PT

    輸出

    0~180Vrms ， 12Arms ， 36A （峰值）

    電壓測量精度

    ±0.2%

    CT 變比測量

    范圍

    1~40000

    精度

    ±0.1%

    PT 變比測量

    范圍

    1~40000

    精度

    ±0.1%

    相位測量

    精度

    ±5min

    分辨率

    0.5min

    二次繞組電阻測量

    范圍
    0~300Ω
    精度
    0.5%±2mΩ
    交流負載測量
    范圍

    0~1000VA

    精度

    0.5%±0.05VA

    輸入電源電壓
    AC220V±10% ， 50Hz
    工作環境
    溫度： -10 ο C~50 ο C ， 濕度： ≤90%
    尺寸
    尺寸 365 mm×290 mm×153mm
    重量
    重量 <10kg
