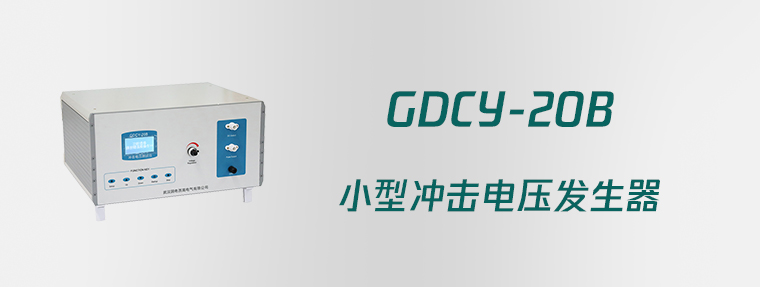

GDCY-20B 小型沖擊電壓發生器
GDCY-20B型小型沖擊電壓發生器（程控自動沖擊電壓試驗儀）主要是根據TB/T2653、GB/T17627、GB/T16927、GB14048、GB7251、GB/T16935、IEC61730、GB4706、GB3048、JB/T7083等標準要求，主要用于低壓成套、低壓電器、高低壓開關、太陽能、電度表、繼電器、漏電保護器等產品的安全性能（介電性能）檢測�？赏ㄟ^計算機控制沖擊輸出，可打印生成測試報告。
儀器特點：
1．手動/自動/程控模式；手動模式通過調節旋鈕手動調節沖擊電壓，自動模式?jīng)_擊電壓值由系統自動調節，程控模式使用計算機自動控制沖擊電壓值。
2．自動模式和程控模式具有自動恒壓系統，控制沖擊輸出電壓更精細，且不受間隔時間影響。
3．程控功能提供485通訊接口及程控協議，可根據需要組建程控測試系統，通過計算機或者程控網絡控制沖擊電壓及各項參數（程控觸發）。
4．可通過計算機程控軟件，實現批量組合測試，如2KV3次、4KV3次、6KV3次、-2KV3次、-4KV3次、-6KV3次等，可實現最大50組組合測試，并向計算機反饋擊穿次數、擊穿電壓等測試結果，計算機以圖形顯示反饋結果，使判斷更直觀。
5．可使用計算機打印生成測試報告，顯示沖擊峰值、次數、間隔時間等測試數據。
6．測試結果自動判定功能，可以根據測試時產生的沖擊電流大小和衰減程度自動判定測試合格與否。
7．提供沖擊分壓接口，用于示波器跟蹤輸出電壓波形及監控輸出電壓。
8．12864液晶顯示，同時顯示直流電壓、沖擊電壓、間隔時間、沖擊次數。
9．觸摸按鍵，微電腦控制，中文面板,可選中/英文面板及程序菜單，方便出口。
10．正負極性由正高壓源負高壓源雙系統設計，輸出更穩定，電壓更高，效率更高。
11．獨創全量程標定流程，全量程精度更好。
12．內置多種參數標準標定程序，檢定時可隨時修正誤差。
13．直流、沖擊雙輸出。
|
主要技術參數：
|
|
3.1 輸出電壓
輸出直流：±4－±22KV；
沖擊峰值：±4KV－±20KV；精度±3％F（可修正）；
（在±6KV－±20KV才能保證沖擊電壓波形在低端無抖動）
3.2 沖擊電壓波
波前時間： 1.2μs±30％；
波后半值時間： 50μs±20％；
3.3程控及自動
檔位：±4KV－±20KV，1V步進；
程控精度：±3%；
次數:1-9999次；
間隔時間：5-99S；(默認5S)
沖擊電壓通訊方式：485-USB
3.3 手動
沖擊次數： 1－9999次，0為連續無限次沖擊；
間隔時間： 1－99s；
3.4 漏電流測試：
擊穿電流設置范圍：30mA-1200mA；用于輔助判定是否合格
3.5 衰減判定：
電壓衰減程序：0%-99%；（0%時不通過電壓衰減來判定）
3.6 電源條件 額定電壓 AC220V±10%,50Hz；額定功耗 200VA。
3.7 環境條件 環境溫度 0－40℃ 環境濕度不大于80％。
3.8 外形尺寸 450mm*380mm*240mm；
3.9 重量 主機約12kg
3.10可選擴展配套系統支持：WinXP Win7 |
