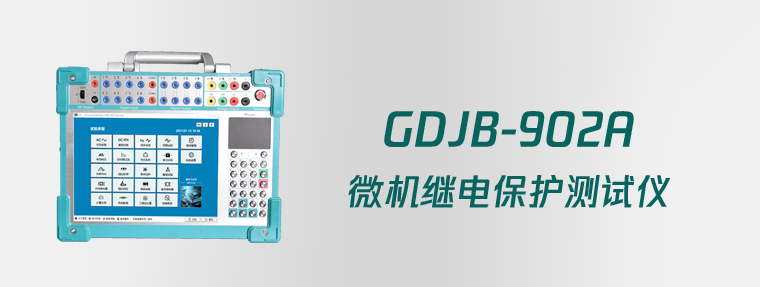

本儀器是工控機型三相繼電保護測試儀，適用于10KV/35KV及以下保護調試。

儀器具有標準的四相電壓，三相電流輸出，既可對傳統的各種繼電器及保護裝置進行試驗，也可對現代各種微機保護進行各種試驗，特別是對變壓器差功保護和備自投裝置，試驗更加方便和完美，操作簡便快捷；高性能的嵌入式工業控制計算機和10.4寸真彩顯示屏，裝置面板配有兩個USB接口，可方便地進行數據存取、數據通信和軟件升級等，面板裝有防撞包角。

裝置共有開關量輸入端子8對，開關量輸出端子4對。開入量、開出量都由光電隔離器和24V直流繼電器組成，其工作電源為獨立的24V工作電源，所以在COM端與開入量之間有24V的直流電壓。

配有獨立專用直流輔助電壓源輸出，輸出電壓分別為110V（1A），220V（0.6A）。以提供給需要直流工作電源的繼電器或保護裝置使用。

具有軟件自較準功能，避免了要打開機箱通過調整電位器來校準精度，從而大大提高了精度的穩定性。
