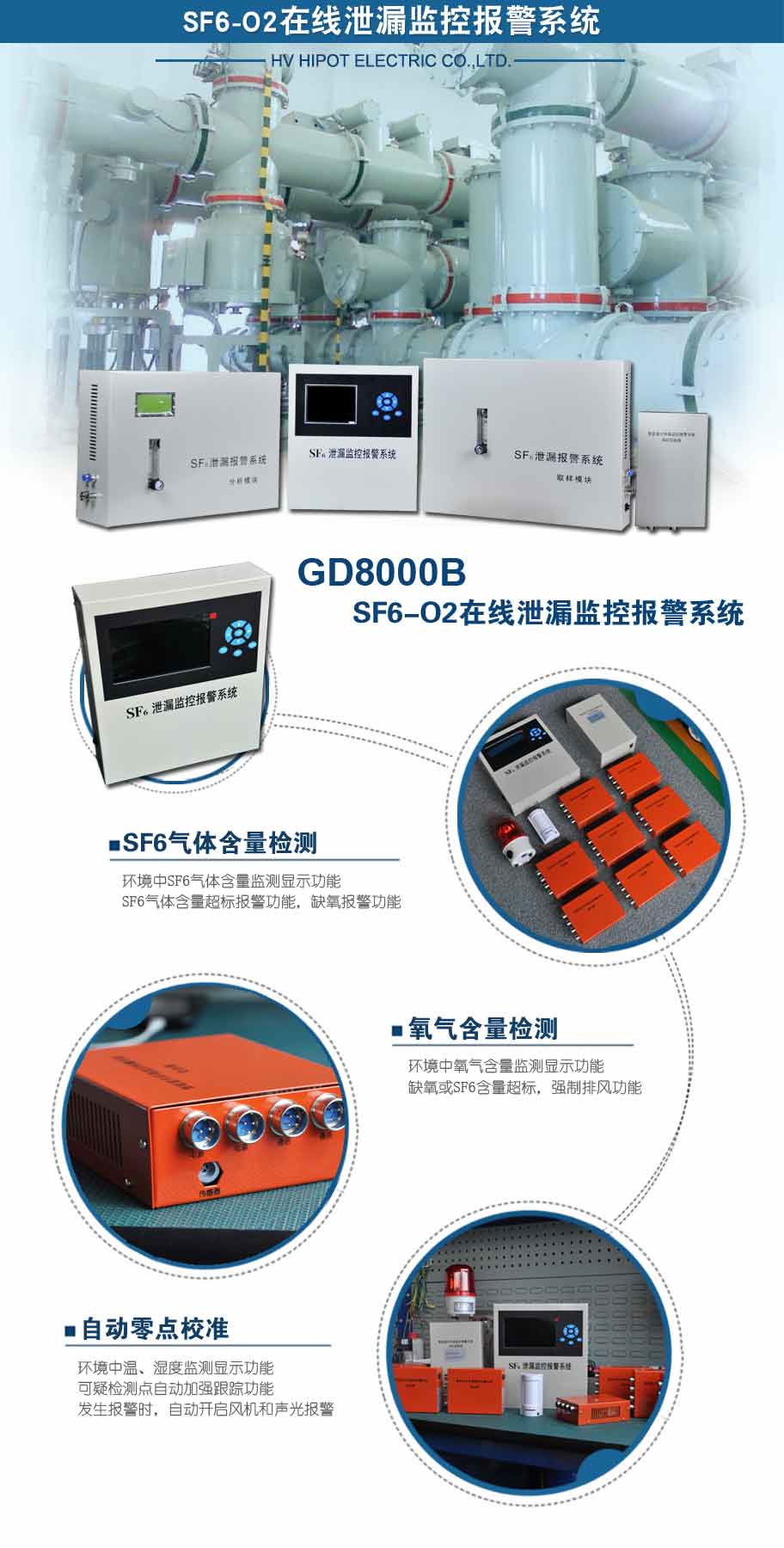

GD8000B SF6-O2在線泄漏監控報警系統主要應用在變電站內35KV SF6開關室及500KV、220KV、110KV GIS室，對SF6組合電器設備室環境中SF6氣體泄漏情況和空氣中含氧量進行實時監測。

當發生SF6氣體泄漏時，由于SF6氣體的密度是空氣的5倍多，積累于低層空間，并造成局部缺氧，引起重大事故。本系統采用多組新型高靈敏度進口SF6-O2傳感器及溫、濕度傳感器，當室內SF6及O2的濃度發生微小變化時，傳感器立即能響應這一些變化，哪怕SF6濃度在10ppmv也能有效地監測。傳感器監測的濃度變化量通過變送器，A/D模塊、485通訊模塊及單片機控制轉換成485通訊數字信號，通過現場RS-485總線將信號送至主控制器內，由主控制器進行數據處理和存儲，并判斷是否報警，啟動風機及遠程通訊等功能。

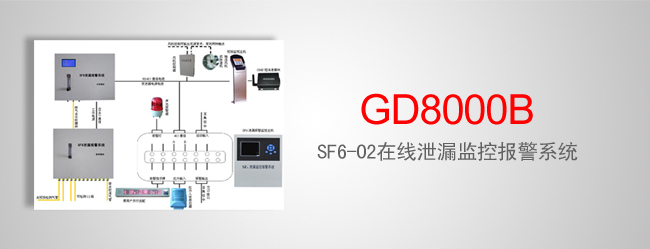

本系統可監控環境中64個監測點，也可采用多重主控單元組網控制，并與電站自動化系統進行通訊等功能。對室內SF6濃度、O2的濃度進行有效地監控，極大地提高了無人值守變電站運行的安全性，特別是對日常巡視和維護人員的人身安全得到可靠的保障。

熱導法是目前氣體定量檢測中常用檢測法，如色譜儀，英國ION公司SF6泄漏定量檢漏儀就是采用熱導法，熱導法優點是物理方法檢測，傳感器壽命長，線性度好，靈敏度稍低。

SF6氣體作為穩定的溫室效應氣體，踞實驗證明在10.5um處具有強烈的光譜吸收特性。SF6激光變送器利用二氧化碳激光器、窄帶濾光片、高靈敏低噪聲光電探測電路、穩定的光斬波器等先進的設計方法和技術實現了對待測區域中SF6氣體濃度的實時、在線高靈敏紅外激光光譜遙測。

用激光光譜吸收技術檢測，對SF6氣體泄漏檢測，測量精度可高于百萬分之一，檢測分辨率達到1ppm量級，而且重復性好，穩定可靠，使用壽命長，定量分析，實現了大范圍的連續空間的監測，操作簡單，故障率少。

• 檢測點：12路+1路零點校準；可擴充到32路；
• 樣氣流速：3L/min；氣路管道可長達幾百米；
• 采樣管道：外徑Ø6 PVC管，內徑Ø 4，由于內徑小，可迅速置換完管道氣體；
• 取樣方式：長壽命電磁泵，低噪聲；
• 內置5µ孔徑的過濾器，可有效過濾空氣雜質功能；
• 工作電源：185～250VAC，防浪泳和雷擊功能；
• 尺寸：340×420×100。

取樣模塊功能與參數：
• 檢測點：12路+1路零點校準；可擴充到32路；
• 樣氣流速：3L/min；氣路管道可長達幾百米；
• 采樣管道：外徑Ø6 PVC管，內徑Ø 4，由于內徑小，可迅速置換完管道氣體；
• 取樣方式：長壽命電磁泵，低噪聲；
• 內置5µ孔徑的過濾器，可有效過濾空氣雜質功能；
• 工作電源：185～250VAC，防浪泳和雷擊功能；
• 尺寸：340×420×100。

分析模塊功能與參數：
• SF6檢測范圍：0～1500ppm，精度不低于50ppm，分辨率：1ppm；
• O2檢測范圍：0～25.0% 誤差：＜0.5% 分辨率：0.1%；
• 溫度顯示范圍：-20～+99℃ ；
• 濕度顯示范圍：0～99%RH ；
• 工作電源：185～250VAC，防浪泳和雷擊功能；
• 自動加強跟蹤可疑測量點功能，有效防止誤報。
• 支持現場顯示：大屏幕中文顯示；
• 尺寸：290×380×135。

主機功能：
• 環境中氧氣含量監測顯示功能。
• 環境中SF6氣體含量監測顯示功能。
• 環境中溫、濕度監測顯示功能。
• 缺氧報警功能。
• SF6氣體含量超標報警功能。
• 定時排風功能。
• 缺氧或SF6含量超標，強制排風功能。
• 人工強制排風功能。
• 上次排風顯示功能。
• 實時顯示各種參數功能。
• 歷史資料查詢功能。
• 支持遠動系統遙測遙信。
• 獨創的每天自動零點校準功能，自動克服漂移和誤報。
• 巡檢間隔用戶可調。可疑檢測點自動加強跟蹤功能。
• 發生報警時，自動開啟風機和聲光報警。
• 用戶可調整SF6、O2的報警參數。
• 支持RTU遙測遙信功能。
• 海量報警數據記錄存儲功能,長壽命設計。
• 超大彩屏液晶LCD顯示，人性化操作界面。
• 只需增加有限成本，檢測點可擴充一倍，加大檢測密度。
• 寬工作電源設計185～250VAC，防浪泳和雷擊功能。
• 人體感應，自動啟動風機或語音系統。
• 顯示比較穩定，很好地解決了數據漂移地問題。
• 可選擇與上位計算機連接，實現遠程監控，并進行事件記錄與歷史事件記錄。

主機技術指標：
• 主機尺寸：280×327×76。
• SF6濃度檢測范圍：0～1500ppm；SF6氣體檢測靈敏度：±5％設置值。
• 氧氣濃度檢測范圍：0～25%；氧氣測量精度：＜0.5%（0.4%，O2在21％）。
• 缺氧報警閥值：18.0%（可調）。
• 溫度顯示范圍：-20～99℃。
• 濕度顯示范圍：0～99%RH。
• 檢測點：標準配置12點（可擴展到32點）。
• 數據記錄功能：報警事件自動記錄，海量存儲，自動更新。
• 報警輸出：繼電器空接點輸出，可與RTU相連，同時支持RS485報警輸出。
• 支持RTU遠程啟動風機功能。
• 支技紅外人體檢測，自動啟動風機或語音提示。
• 風機控制器：開關型：直接控制風機電源；脈沖型：與風機控制開關相連�？筛鶕�(jù)現場情況選配。
• 風機啟動支持多種模式：定時啟動、報警啟動、有人時自動啟動、遠程啟動、手動啟動等。
• 主機多種形式：壁掛式、3U 19英寸標準機箱；仿windows界面，用戶界面友好。
• 通過RS485支持測量數據遠傳輸出如：門口安裝大型LED顯示屏，遠處立即看到測量參數和系統運行情況。 (需用戶另行選配)
