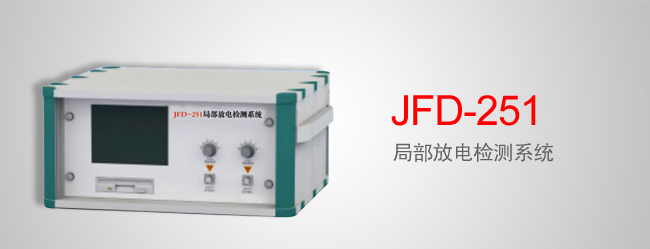

局部放電試驗是電力設備絕緣的主要試驗項目，局部放電量等參數則是評價電力設備質量的重要指標。國電西高根據國際及國內目前最新技術進展而開發的JFD-251 局部放電檢測系統（以下敘述中簡稱JFD-251 系統），具備當今時代的特點。它集計算機（程控放大、濾波技術）控制，數據采集、顯示及打印技術于一體。以嶄新的二維、三維圖形顯示局部放電的各種信息，并具備打印、貯存功能。使局部放電信息的各種規律盡顯其中。JFD-251 系統可單路或雙路輸入信號，雙路輸入方式使其具備了平衡回路檢測、脈沖極性鑒別檢測功能，為解決局部放電檢測中最困惑的干擾問題打下堅實基礎。

JFD-251 系統就其檢測方法、測量回路、技術性能參數完全符合GB7354及IEC-270“局部放電測量”標準要求。

• 純程控工作方式，局部放電測量分析更方便。
• 完備的全漢化軟件，漢字提示操作，簡單易學。
• 別具一格的數字開窗技術，可避免干擾對測量的影響。
• 兩通道測量及數字差分技術，可靈活組成脈沖極性鑒別或平衡測量回路，有效地抑制干擾脈沖信號。
• 并同時測量?jī)蓚�(gè)試品或一個試品的兩個測點的局部放電信號，可方便的分析局部放電信號的來源。方便建立測量和定位數據庫。

IBM兼容型計算機
主板或工控機主板，8M內存，3.5寸軟盤驅動器，2M電子盤，高速緩存型顯示卡，通訊接口，LP打印機接口，RS-232接口，101鍵鍵盤。
程控濾波器
頻帶/低段	10，20，40kHz
頻帶/高段	100，200，300kHz
放大器
其中手動粗調放大器增益調節范圍（-40dB～60dB）
程控微調放大器增益調節范圍16檔24dB
輸入阻抗1MΩ
輸入端自噪聲≤5μV
3dB頻帶10Hz～300kHz
各量程檔位20%標尺～100%標尺，線性度誤差<10%
各量程檔位脈沖低重復率誤差<10%
A/D轉換器
A/D轉換器采樣速率：每道0.1μs/點
A/D轉換器采樣精度：8位±1/2LSB
RAM存貯器
存貯容量：每路128k

JFD-251系統的結構分為兩大類：系統硬件和系統軟件。
系統硬件結構

JFD-251系統硬件由五部分組成：主機部分，顯示器，打印機，檢測阻抗，校準脈沖發生器。

• 主機部分
  • 計算機

    工業控制計算機（工控機）、內存、電子盤、軟盤驅動器、顯示卡、通訊接口卡、數據打印并行接口和RS-232接口、鍵盤。

  • 放大器、濾波器

    A通道、B通道2路程控濾波器及放大器。

  • 零標電路

    試驗電壓零位鑒別器，主要用于非50Hz電源的同步掃描。

  • A/D轉換器

    A通道、B通道2路高速模/數采樣轉換器。

  • RAM存貯器。
• 顯示器

  顯示器已內置（也可外接彩色顯示器）。

• 打印機

  針式打印機

• 檢測阻抗

• JFD-251系統檢測阻抗采用RLC形式，分成獨立的十二個供用戶選擇，可與6pF~250μF的試品相調諧。
• FD-301校準脈沖發生器

  輸出校準脈沖電壓六檔可調，校準電容二檔選擇。

系統軟件結構

JFD-251系統是在計算機軟件指令控制下進行工作的，因此JFD-251系統的軟件是至關重要的。本系統的軟件組成如下：

• 數據采集與網絡通訊軟件
• 圖形顯示與處理軟件
• 系統工作方式控制軟件
• 局部放電信號分析軟件
