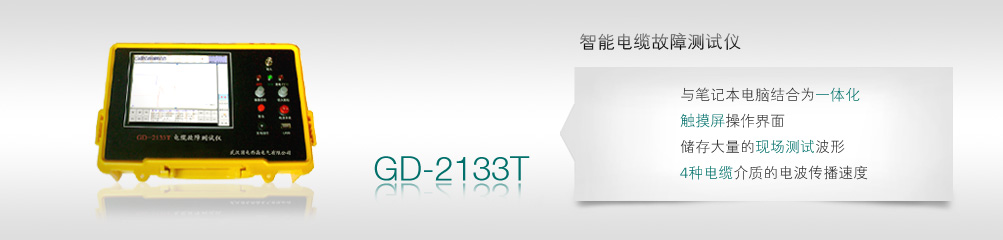

GD-2133T型智能電纜故障測試儀，可以測試35kV以下電壓等級的各種類型電纜的高阻閃絡性、泄漏性故障，低阻、短路性故障及斷路故障。

本測試儀采用箱式結構，巧妙的將電纜故障測試儀與筆記本電腦結合為一體化，采用觸摸屏操作界面，所有功能按鍵均在屏幕上直觀地顯示，用戶可通過觸摸屏直接操作。具有波形儲存功能，可以儲存大量的現場測試波形，供隨時調用觀察和同屏比較。測試界面簡單清晰，功能按鍵定義簡單明了，測量方法簡單快捷。

測試方法:低壓脈沖法、高壓閃絡法

• 測試距離： 低壓脈沖法最大測試距離40km；高壓閃絡法最大測試距離10km
• 系統測試精度： 小于20cm
• 脈沖幅度: 負載阻抗在50Ω時不小于250V
• 脈沖寬度: 0.2μs、2μs、4μs三種
• 系統測量誤差： 主機測量結果再配合數顯同步定點儀測量，系統誤差為零。
• 讀數分辨率: 0.1m
• 預置了4種電纜介質的電波傳播速度：油浸紙：160m/μs；交聯聚乙烯：172m/μs；聚氯乙烯：184m/μs；以及其它非動力電纜的電波傳播速度的設置（自選介質）
• 對于其它非動力電纜，利用本機的測速功能可以在輸入該電纜的已知全長后，測出電波在該電纜中的傳播速度
• 采樣方式： 電流取樣法
• 工作條件: 溫度-10 - +45℃，相對濕度 90%
• 體 積： 430×300×190mm
• 重 量： 約10kg

測試原理

電纜故障一般分為兩大類：低阻、開路故障和高阻故障。儀器根據雷達測距原理，向電纜發射一個低壓脈沖或高壓脈沖。當遇到特性阻抗不匹配的地方時，就會產生反射波，儀器以極高的速度將發射波形和反射波形采集下來并顯示在屏幕上，用雙游標卡在波形的兩個特征拐點上。儀器根據電波在電纜中的傳播速度，便可自動測算出故障點到測試點的距離并顯示在屏幕上。

S = VT / 2
S：故障點距測試端的距離。
V：電波在電纜中的傳播速度。
T：電波在電纜中故障點與測試端間一個來回傳播所需的時間。

這樣，在V和T已知的情況下，就可計算出S，即故障點距測試點的距離。這一切只需要稍加人工干預（用雙游標卡在波形的特征拐點上）就可由計算機自動完成，測試電纜故障迅速準確。

GD-2136T 電纜故障測試系統（標配）

• GD-2133T 智能電纜故障測試儀
• GD-2131 直流高壓電源裝置
• GD-2132 電纜尋跡及故障定位儀

GD-3137T 電纜故障測試系統（全配）

• GD-2133T 智能電纜故障測試儀
• GD-2131 直流高壓電源裝置
• GD-2132 電纜尋跡及故障定位儀
• GD-2134 電纜識別儀
• GD-2135 遙控型高壓電纜安全刺扎器
