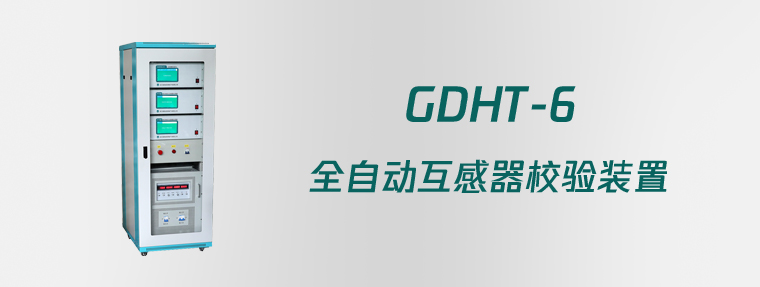

GDHT-6互感器檢定裝置是武漢國電西高電氣有限公司研制開發的新一代極速程控源互感器檢定臺。采用最新的虛擬儀器的設計思想，用戶只需通過計算機屏幕上的虛擬儀器界面，操作鼠標和鍵盤,即可按規程的要求完成對電流互感器和電壓互感器的全自動測試，并對測試結果進行分析、計算和數據庫管理，按用戶的需求 打印測試記錄和各種證書。是電力系統和其它部門互感器檢定的理想設備。

與國內市場其它互感器校驗臺相比GDHT-6互感器檢定裝置的特點為：
• 真正的虛擬儀器設計，全自動控制，只需通過計算機屏幕上的虛擬儀器界面，操作鼠標和鍵盤，輸入互感器類型、量程、準確度等級、容量、功率因數等參數，即可完成從測量到打印證書的全過程。
• 采用變頻源供電，定點快速、平穩準確，徹底解決了S級互感器1％定點問題。
• 電壓、電流負載箱檔位程序控制自動切換，無需人工計算和手工換檔，避免選錯檔位。
• 有完善的報警和過流保護功能。
• 所附互感器校驗儀，自帶屏和鍵盤（觸摸鍵盤），極大地方便了調試、檢定和現場使用。

工作電源：AC220V±10%，50Hz±1%；

最大輸出容量：10kVA；

輸出電壓準確度：1%；

量程：電壓100/3V,100/根號3V，100V；電流：1A，5A；

工作環境溫度：-20～50℃；

相對濕度：≤90%RH；

互感器校驗儀部分：測量準確度：2級；

Δf=±（2%×f +2%×δ±2個字）

Δδ=±（2%×f +2%×δ±5個字）

儀器的測量范圍和分辨率：

(測試項目	范圍	分辨率
f(%)	0.0001 ～ 20	0.0001
δ( 分 )	0.001 ～ 600	0.001
阻抗 (Ω)	0.001 ～ 3.5	0.001
導納 (MS)	0.001 ～ 3.5	0.001
小電流 (A)	（ 10 － 6 ～ 5.000×10 － 2 ） I	10 － 6I
小電壓 (V)	（ 10 － 6 ～ 5×10 － 2 ） U	10 － 6U

工作電流/電壓百分表準確度：±（1.5%×讀數+2個字）

儀器在標準CT次級產生的負載阻抗≤0.01Ω，COSΦ≈1

儀器在被檢CT次級產生的負載阻抗≤0.01Ω，COSΦ≈1

儀器在標準PT次級產生的負載(100V)≤0.25VA，COSΦ≈1

極性指示動作電流：額定工作電流2％～10％

極性指示動作電壓：額定工作電壓2％～10％
