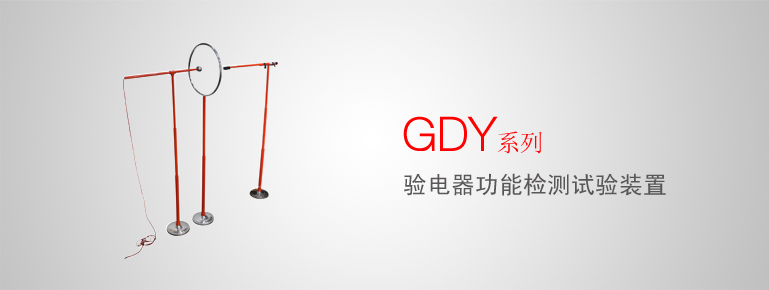

GDY系列 驗電器功能檢測試驗裝置
接線操作視頻
產品概述

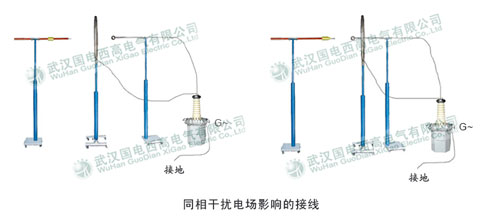

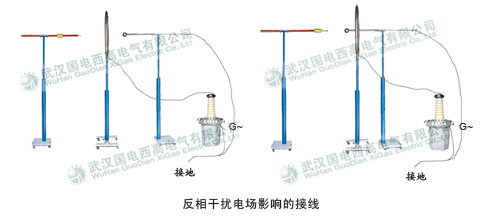

GDY系列驗電器功能檢測試驗裝置，是根據我國電力行業標準DL740—2000于2000—11—03由國家經貿委發佈實施。不帶接觸電極延長段的驗電器、反相干擾電場影響的接線的要求進行設計、研制、開發形成產品，有利于驗電器功能準確檢驗，便于試驗人員操作。
本檢驗裝置分別適用于10KV及35KV，66KV、110KV、220KV、330KV。只需將帶接觸電極延長段的驗電器，H1，H2，H3及表一和不帶接觸電極延長段的驗電器，H1，H2，H3和表二按規定調到適當位置。
產品參數
| KV | 電極間隔距離 mm | H1 mm | 環直徑 mm | 球直徑 mm |
| 10 35 | 100 430 | >1500 | 550 | 60 |
| 66—110 220—330 | 650 850 | >2500 | 1050 | 100 |
表一 帶接觸電極延長段的驗電器
| KV | 電極間隔距離 mm | H1 mm | 環直徑 mm | 球直徑 mm |
| 10 35 | 300 | >1500 | 550 | 60 |
| 66—110 220—330 | 1000 | >2500 | 1050 | 100 |
