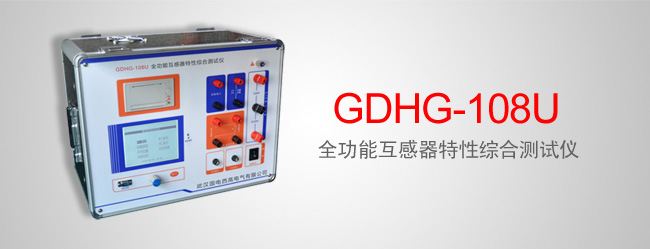

GDHG-108U全功能互感器特性綜合測試儀(停產）
- 儀器功能簡介 本儀器在接好線設定好測試值后。可獨立完成CT伏安特性試驗多種誤差曲線，CT變比角差比差極性試驗，PT伏安特性試驗，PT變比極性實驗。
- 儀器操作安全方便 全微機化裝置，內置進口高性能CPU，可靠性高。只需按界面提示設定測試值后完全不需人工接觸被測試設備而全自動進行測試。使測試人員遠離高壓電路，確保測試人員安全。
- 輸出容量大 伏安特性試驗最大輸出電壓高達2000V 最大輸出電流為5A 最大輸出功率2000VA。
- 大屏幕漢字圖形界面 測試時直接顯示伏安特性曲線圖，清晰，美觀，方便。自帶打印機，可隨時打印曲線和測試結果。
- 旋轉鼠標操作 操作方便簡單，使用壽命長。
- 內置存儲器 數據保存后掉電不丟失。
| 工作電源 | 輸出范圍 | 測量范圍 | 測量程度 | ||
| CT 伏安特性試驗 | 220V | 0 ～ 2000V 、 0 ～ 5A | 0 ～ 2000V 、 0 ～ 5A 2000VA | 0.5%RGD ～ 0.05%FS | |
| CT 角差比差極性試驗 | 220V | 0 ～ 600V | 0 ～ 600V 、 0 ～ 50mA | 0.5%RGD ～ 0.05%FS | |
| PT 變比極性試驗 | 220V | 0 ～ 600V | 0 ～ 600V 、 0 ～ 0.7V | 0.5%RGD ～ 0.05%FS | |
| PT 伏安特性試驗 | 220V | 0 ～ 130V | 0 ～ 130V | 0.5%RGD ～ 0.05%FS | |
| 線圈直阻試驗 | 220V | 0.1 ～ 0.2A | 0 ～ 50 歐 | 0.5%RGD ～ 0.05%FS | |
| 儀器工作電源 | AC220V ± 10% 50HZ | 外形尺寸 | 450 × 340 × 300 ㎜ | 重量 | 33.5KG |
