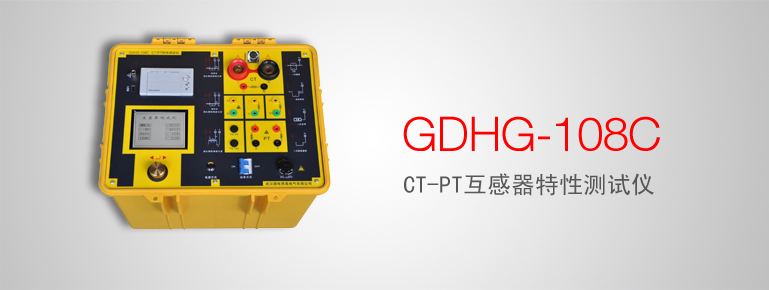

GDHG-108C（停產） CT-PT互感器特性測試儀
產品概述
GDHG-108C型CT/PT互感器特性測試儀是國電西高針對保護類、計量類CT/PT進行測試而研發并享有自主知識產權的第五代全自動型測試儀器，該儀器支持電流法和電壓法兩種測試方式，能測試安裝在變壓器或者開關裝置內部的套管CT，適用于實驗室也適用于現場檢測，它集我們多年之生產經驗，博采眾長，摒棄華寵，突出實用，功能全面�？奢p松便捷地對互感器做伏安特性、變比、比差、角差、負荷等測試項目。 產品特點
技術參數
| CT （保護類、計量類） | PT |
| 伏安特性（勵磁特性）曲線 | 伏安特性（勵磁特性）曲線 |
| 自動給出拐點值 | 自動給出拐點值 |
|
自動給出 5% 和 10% 的誤差曲線 |
變比測量 |
|
支持六組變比同時測量 |
極性判斷 |
|
變比測量 |
比差測量 |
|
比差測量 |
相位（角差）測量 |
|
相位（角差）測量 |
交流耐壓測試 |
|
極性判斷 |
二次負荷測試 |
|
一次通流測試 |
二次繞組測試 |
|
交流耐壓測試 |
鐵心退磁 |
|
二次負荷測試 |
|
|
二次繞組測試 |
|
|
鐵心退磁 |
|
|
支持套管 CT 的檢測 |
| 工作電源 |
AC220V ± 10% 、 50Hz | |
| 設備輸出 |
0 ～ 250 0Vrms ， 5Arms （ 20 A 峰值） | |
| 大電流輸出 | 0 ～ 1000A | |
| 勵磁精度 |
≤ 0.5% （ 0.2%* 讀數 +0.3%* 量程） | |
| 二次繞組電阻測量 | 范圍 | 0.1 ～ 300Ω |
| 精度 |
分辨力 1m Ω | |
| 二次實際負荷測量 | 范圍 | 5～500VA |
| 精度 |
1% ± 0.1VA | |
|
角差 |
精度 | 4min |
|
比差 |
精度 |
≤ 0.05% |
| CT 變比測量 | 范圍 |
5-25000A/5A （ 5000A/1A ） |
| 精度 |
± 0.1% | |
| PT 變比測量 | 范圍 | ≤500KV |
| 精度 |
≤ 0.5% | |
| 工作環境 | 溫度：－ 10℃ ～ 40℃，濕度：90%，海拔高度：1000m | |
|
尺寸、重量 |
尺寸： 4 40 mm × 340 mm × 3 8 0mm ，重量： ≤ 35kg | |
