發電機定子空載特性試驗

一、試驗?zāi)康?BR>      空載特性是發電機的一個基本特性，空載特性試驗是發電機在空載和額定轉速情況下，測得定子電壓與轉子電流關系的試驗，其目的如下：
1）測定發電機的有關特性參數，如電壓變化率，縱軸同步電抗，短路比，負載特性等。
2）利用三相電壓表讀數，判斷三相電壓的對稱性。
3）結合空載試驗進行定子繞組層間耐壓試驗。
4）將測量結果進行比較，可以作為分析轉子有無層間短路的參考。

二、試驗接線及試驗方法

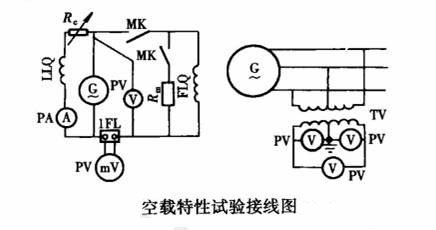

試驗接線如下圖所示

     所用的表計和分流器的準確級最好在0.5級以上，轉速可用攜帶式轉速表或頻率表測量。試驗時，啟動機組達額定轉速，如不容易調整到額定轉速時，檢查三相電壓是否平衡，并巡視發電機及其母線設備，同時注意觀察機組震動情況，軸承溫度，電刷的工作情況以及有無不正常的雜音等，然后升到額定電壓。

       當轉速，發電機定子電壓額定值時，可在磁場變阻器空載位置處作上記號。然后慢慢將電壓降至近于0。每經過額定電壓的10%-15%記錄一次表計讀數。再逐漸升高電壓，升壓時和降壓時一樣，每隔一定電壓既記錄一次。定子電壓一般升到額定值為止，如果空載試驗與層間耐壓試驗一起進行，則可以升到1.3倍的額定電壓，并在此電壓下停留5分鐘，再逐漸減低電壓。電壓降到近0時，再切斷勵磁電流，并記錄參與電壓值。
