絕緣子探傷之超聲波探傷儀（GDUD-PBI）

什么是絕緣子

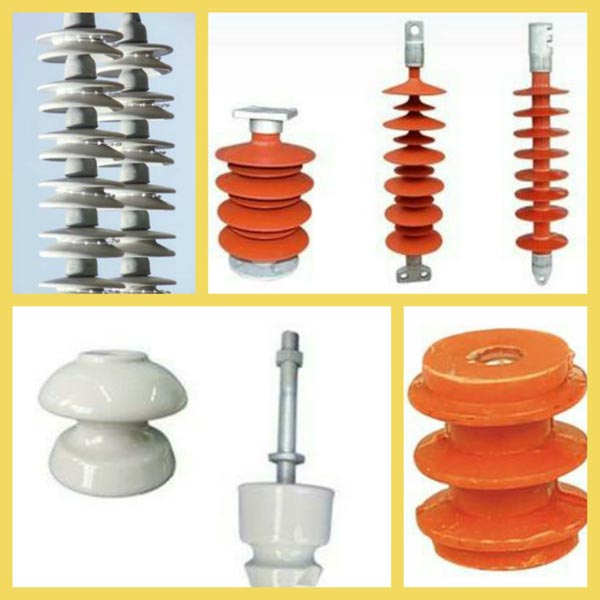

絕緣子是在架空輸電線路中具有重要作用的特殊絕緣控件，用于增加爬電距離，由玻璃或陶瓷制成。在輸電線路上常見的絕緣子通常包括一下幾種：盤形瓷質絕緣子、盤形玻璃絕緣子以及棒形懸式復合絕緣子等。

由于絕緣子故障引發的一系列事故：

• 廣州地鐵二號線越秀公園站前發生接觸網絕緣子打火花，造成接觸網瞬間斷電，影響正常行車和乘客的出行。
• 由于降雨，錦山變電站10kv室外母線絕緣子絕緣強度下降導致兩相接地短路的事故，影響電網正常運行。
• 吉林供電局城南變電站南母電壓互感器一次刀閘，在操作過程中絕緣子斷裂，對構架放電。

一旦絕緣子由于各種原因失效，就會損害整條線路的使用。因此輸電線路對絕緣子的可靠性有很高的要求，需要對絕緣子逐件進行超聲波探傷檢查和各項性能的試驗。在電網運行的過程中如何避免其產生故障，詳細可以查看《輸電線路絕緣子的維護與保養》。

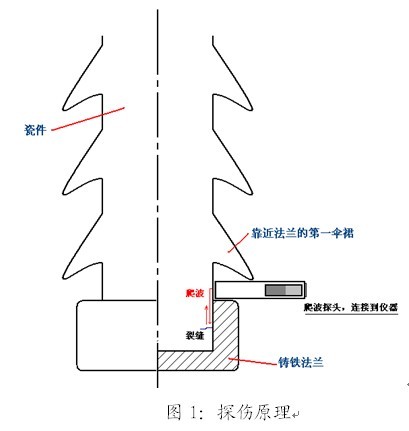

超聲波探傷的原理：

超聲波探傷儀會發出高頻脈沖電信號加在探頭的壓電晶片上，而逆壓電效應會導致晶片產生彈性形變，從而產生超聲波；超聲波經耦合后被傳入被探工件（絕緣子）中，遇到異質界面產生反射，反射回來的超聲波同樣會作用于探頭，由于正壓電的效應從而產生電信號用于分析，就可以知道其中的缺陷。也就是所謂的“探傷”。

標準試塊的作用：

• 可以測試和校驗探傷儀性能。
• 調整掃描速度，確定缺陷位置。
• 調整靈敏度
• 測量材質衰減
• 確定耦合補償

絕緣子探傷本身就是一項及其繁瑣的工作，很容易讓試驗者覺得有些麻煩，操作不容易掌握，然而在整個輸電線路中，絕緣子是其中很重要的一環，它的性能好壞也關系到整個電網的正常運行。因此，很有必要定時定期的檢測絕緣子，避免重大的輸電事故的產生。只要多加練習，很容易掌握DAC曲線等操作。
