如何進行核相(GDHX-9100)

什么叫核相？

在電力行業中，核相是指在電力系統中用儀表等手段核對兩電源或環路相位、相序是否相同。也就是在實際電力運行中，對相位差進行測量。

為什么要進行核相？

由于現行電力系統是三相供電系統，三相之間有固定的相位差。不同的系統在實現并列或合環時，如果有相序、相位不同的問題存在，會導致系統中產生巨大的電流，導致電網無法并列運行，甚至?xí)�損壞發電機等電力設備。簡單來說也就是會產生短路事故，影響正常供電。

什么時候需要核相？

• 如果有兩個或以上的電網需要并列運行時。
• 對變電站或輸電線路實現新建、改建等。
• 電力設備經過大修之后，可能會改變相序。

如何進行核相？

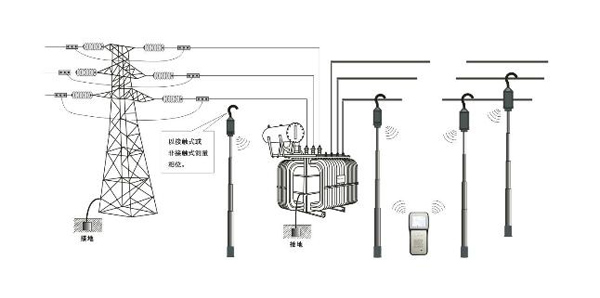

一般來說需要采用專業的核相儀來進行核相。在高壓輸電線路中，采用高壓無線核相儀最為方便。核相儀一般由三個部分組成：兩個信號發射裝置，一個無線接收裝置，兩個發射裝置分別將采樣到的信號通過發射裝置發送至接收端，接收端做出相應的處理并顯示。

當兩發射器同時連接于兩電網的同一相時，接收器測試結果為同相，相位角為零度，接收器將會語音提示“相位相同！”

在測量10KV及以下的線路核相時，可采用直接接觸的方式測量，而在220KV及以上線路核相時可采用非接觸的方式來測量相位。

總結

為了避免在電網并列或合環過程中可能出現的短路并列事故，避免影響用戶的正常供電等問題，在電網投入正常運行之前必定需要一系列的試驗項目來減少事故發生的幾率。采用專業核相儀進行核相，能實現準確測量，減少事故的發生。
