變壓器局放試驗的接地方法

高壓局部放電試驗（局放試驗）是電力預防性試驗其中的一項必做的試驗項目，主要對各種電氣設備（電纜、大型變壓器、互感器、GIS）進行出廠的試驗、無局放的試驗，驗收和狀態檢修。

試驗中主要是通過無局部放電試驗裝置接線接地后，完成對變壓器、電纜等絕緣耐壓試驗。試驗中尤其注意的是接地問題，如被試變壓試驗回路接地、減少外電場干擾的接地等。接地線是電力行業的“生命線”，它對保證試驗的正確性、人身的安全至關重要。一般而言有以下幾種接地方法：

形式	一般方法
1、 低壓三角形連接的試驗回路	在串聯試驗變壓器的中間接地。與在被試變壓器的低壓側接地，或二者同時接地，對試驗結果將不會產生影響，對三柱式鐵心變壓器應當二者同時接地。
2、 低壓三角形連接的試驗回路	做局放試驗時，多采用串聯試驗變壓器中間接地的對稱加壓方式，這樣低壓側的對地電壓僅與試驗電壓的一半，可有效降低低壓側的局放水平，但當用一臺試驗變加壓時，需在被試變壓器的低壓側接地。
3、平衡線圈的接地	變壓器一般需安裝平衡線圈以消除3次諧波。平衡線圈有兩個引出端cP和xP，變壓器局放試驗時，平衡線圈的引出端要短路接地

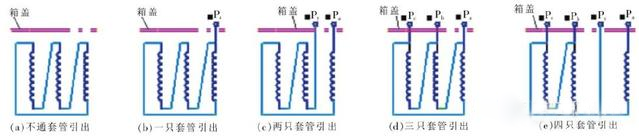

4、平衡繞組的接線
5、測試儀器的接地	測試儀器均要保護接地，要關注試驗變壓器、補償電抗器、局放檢測儀以及檢測阻抗、分流器、方波發生器的接地。

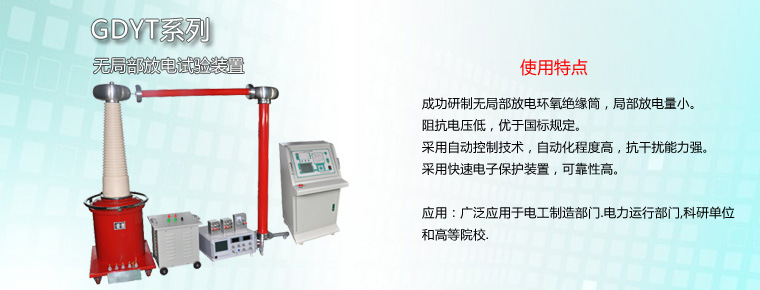

除了有接線要求，在試驗裝置的選擇上也有一定要的要求。GDYT系列無局部放電試驗裝置以其自動化程度高、局放量小、抗干擾能力強等特點多次被電工制造部門.電力運行部門,科研單位和高等院校廣泛應用于互感器、電力變壓器、高壓斷路器、耦合電容器、電容套管、開關等試品進行工頻耐壓、局部放電及其他科學試驗研究。

變壓器局放試驗主要是檢驗變壓器的主絕緣是否合格，就是一次線圈、二次線圈之間，它們與鐵心、外殼之間的絕緣狀況。如果不合格，不但會危及變壓器本身及相連的其他電氣裝置損壞，還會對用電的設備和人員造成危險。
