本儀器采用目前國際上先進的“二次脈沖法”技術，自主開發的測試軟件和高頻高壓數據信號處理裝置，具有最好的電纜故障波形判斷能力和簡單方便的操作系統。本儀器具有獨立自主的知識產權，是國內率先研制成功的“二次脈沖法”電纜故障測試儀。

“二次脈沖法” 電纜故障測試儀的先進之處在于使現場測得的故障波形大大簡化，獲得的故障波形類似于使用低壓脈沖法測試電纜短路故障的波形。降低對操作人員的技術和經驗要求。提高了現場故障的判斷準確率。達到快速準確測試電纜故障的目的。整體技術可以和國外同類產品媲美，其性價比也優于國內外同類產品。

本儀器采用真彩顯示觸摸屏幕，波形拐點顯示清晰。采用定義明確的屏幕模擬按鍵，操作十分簡單。

• 可測35KV以下等級所有電纜的高、低阻故障，適應面廣。
• 采用國際上先進的“二次脈沖法”測試技術。同時還具有傳統的高壓閃絡和低壓脈沖法。
• 任何高阻故障均呈現類似于低壓脈沖法測試電纜短路故障的波形特征，極易判讀。
• 具有方便用戶的軟件和全中文菜單以及熒屏觸摸按鍵操作。
• 大液晶屏作為顯示終端，儀器具有強大的數據處理能力和友好的顯示界面。
• 具有安全的采樣高壓保護措施。測試儀器在沖擊高壓環境中不會死機和損壞。
• 具有標準打印機接口。
• 無測試盲區。
• 內置電源，可在無電源環境下測試電纜的開路及低阻短路故障。

• 測試方法：二次脈沖法；沖擊高壓電流取樣法；低壓脈沖法
• 沖擊高壓：低于42KV
• 數據采樣速率: 48MHz、24MHz、12MHz、6MHz
• 測試距離：＞16Km
• 讀數分辨率：1m
• 系統測試精度小于20cm
• 測試電纜長度設有：
  • 短距離（＜1Km ）； 中距離（＜3Km）;長距離（＞3 Km）三種
  • 測試脈沖幅度：400VPP
• 二次脈沖發送及故障反射信號的自動顯示，使故障特征波形的表示簡單。高阻故障波形僅有一種，即類似低壓脈沖法測試電纜短路故障的波形
• 測試波形儲存功能：現場測試波形按規定順序和時間儲存于儀器內，供隨時調用觀察�？梢詢Υ娲罅康默F場測試波形
• 故障點波形與好相的全長開路波形同時顯示在屏幕上可進行同屏對比和疊加對比。使得故障距離的判斷更加準確
• 內置電源：充滿電后可連續工作1小時，亦可外接交流電源浮充
• 工作條件: 溫度-10℃～+45℃，相對濕度 90%，大氣壓力750±30mmHg

二次脈沖法測試的操作技巧

二次脈沖法測試電纜故障的波形容易判斷、準確性高，但要獲得一個較為理想、方便判讀的波形還需要掌握一定的技巧。

現場按二次脈沖法測試電纜故障的方法接好線路后，第一次施加沖擊高壓往往得不到較為理想的測試波形，只能算是一次預測試。因為事前并不知道故障的距離，故障點的抗電強度。如果沖擊電壓加得不夠高，故障點沒有被沖擊高壓擊穿產生電弧，是采集不到故障回波的。這時看到的是兩個終端開路波形。必須提高沖擊電壓直到看到故障回波為止。

有時故障點距測試端較遠，回波較弱，就必須改變電纜“長度選擇”，以便得到較強的回波。本儀器設有“短距離”、“中距離”、“長距離”三種測試狀態�！岸叹嚯x”適合測試在1 Km距離內的故障，“中距離”適合測試3Km距離內的故障，“長距離”脈沖適合測試3Km～16 Km距離內的故障。點擊屏幕右側的“長度選擇”觸摸鍵，觀察屏幕下方的參數提示欄中“短距離”、“中距離”、“長距離”三種狀態的循環顯示，只要顯示到需要的狀態即可進行下一步操作。

測試之前并不知道故障點位置，儀器預置的測試脈沖遲延時間不一定合適。如果遲延時間較短，閃絡過程中的大振蕩還沒有結束，二次測試脈沖的故障回波將疊加在大振蕩波形上，增加了波形判讀的難度，有必要增加遲延時間。只要點擊屏幕右側的觸摸鍵“延時系數”，在2x S～10xS間試選一個，直到方便判讀波形為止。

總之，使用二次脈沖法測試電纜故障時，要多次調節“位移調節”、“振幅調節”兩個旋鈕和選擇“長度選擇”、“延時系數”等相關按鍵參數才能得到較為理想的結果。

使用二次脈沖法測試電纜故障，高壓設備與故障電纜之間串聯有“脈沖產生器”，實際加到電纜故障相上的沖擊高壓比高壓發生器輸出的電壓要低一些。如果高壓發生器的輸出電壓已經達到42KV，故障點還未被擊穿，此時應更換測試方法。將二次脈沖法測試改為高壓閃絡法，使用傳統的沖擊高壓電流取樣法進行測試。

GD-3136 電纜故障測試系統（標配）

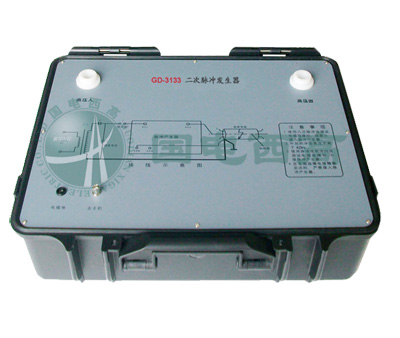

• GD-3133 二次脈沖電纜故障測試儀
• GD-2131 直流高壓電源裝置
• GD-2132 電纜尋跡及故障定位儀

GD-3137 電纜故障測試系統（全配）

• GD-3133 二次脈沖電纜故障測試儀
• GD-2131 直流高壓電源裝置
• GD-2132 電纜尋跡及故障定位儀
• GD-2134 電纜識別儀
• GD-2135 遙控型高壓電纜安全刺扎器
