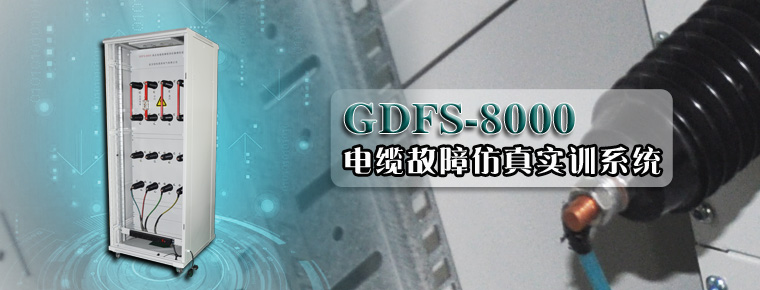

GDFS-8000 電纜故障仿真實訓系統是通過摸擬出電力電纜的各種故障，來方便對客戶進行培訓的教學的專用設備。它配合電力電纜故障測距儀器來現場摸擬、演示各種電纜故障的詳細的測距過程。用于學習識別故障點在電纜的不同位置處的故障波形圖，它配合電纜故障尋跡及定點儀可精確定點不同位置處的故障點，本裝置功能齊全，接線簡單，操作安全方便。

主要由高壓電纜故障檢測仿真模擬裝置組成，它需要另外配合電纜故障尋跡及定點儀、直流高壓發生器、電纜故障測距儀及其一定長度電力電纜來完成電纜的各種故障模擬測試(除高壓電纜故障檢測仿真模擬裝置外其他配合組件都是客戶自行準備)。

若有80米電纜就能摸擬電力電纜的低阻、開路、沖閃、直閃等故障的電纜故障摸擬。

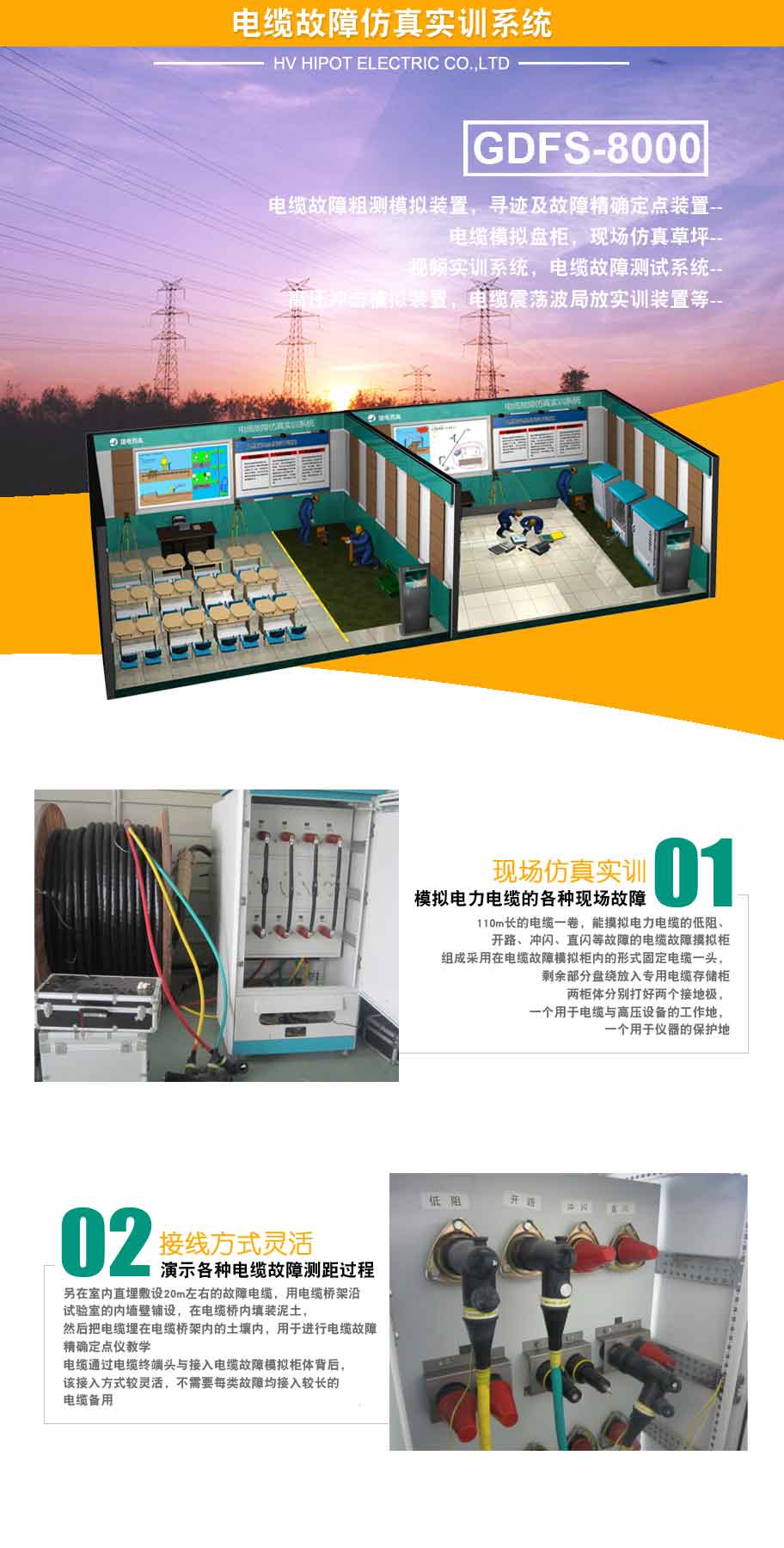

采用在電纜故障模擬柜內的形式固定電纜一頭，剩余部分盤繞放入專用電纜存儲柜。兩柜體分別打好兩個接地極，一個用于電纜與高壓設備的工作地，一個用于儀器的保護地。另在室內直埋敷設20m左右的故障電纜，用電纜橋架沿試驗室的內墻壁鋪設，在電纜橋內填裝泥土，然后把電纜埋在電纜橋架內的土壤內。用于進行電纜故障精確定點儀教學。電纜通過電纜終端頭與接入電纜故障模擬柜體背后，該接入方式較靈活，不需要每類故障均接入較長的電纜備用

• 可配合一定長度電纜模擬出低阻、高阻、閃絡故障，同時含有擴展 接頭，方便電纜進行延長擴展這樣可以體現出中間接頭的效果
• 設備額定電壓為10kV,最大試驗電壓為35kV可配合電纜故障尋跡 定點儀、直流高壓發生器可精確定點故障點
• 標識清晰可見，接線簡單
• 采用玻璃門結構，可以直觀觀察電纜故障的接線，方便教學的培 任務，同時柜內配有專用的電源插排，便于現場設備的供電
