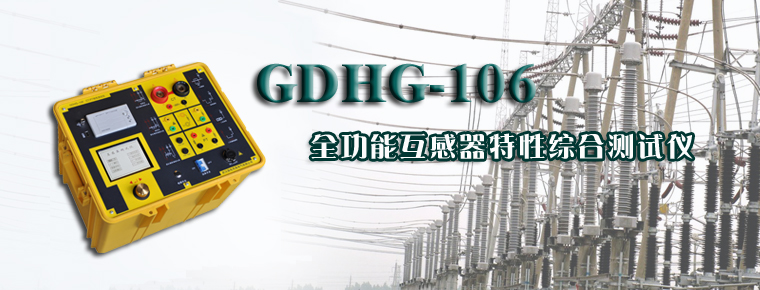

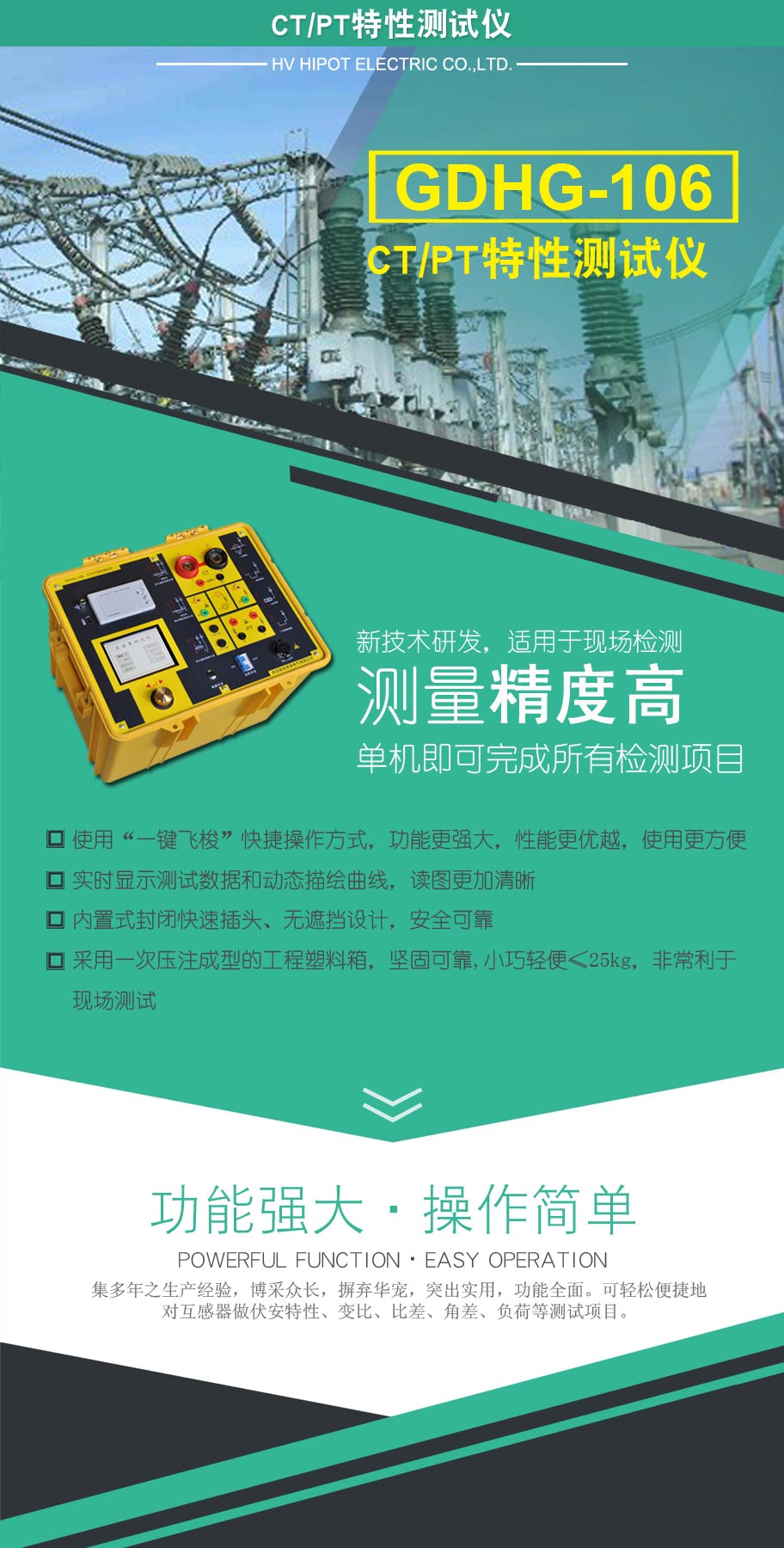

GDHG-106（停產） CT/PT特性測試儀
產品概述
GDHG-106型CT/PT特性測試儀是國電西高針對保護類、計量類CT/PT進行測試而研發并享有自主知識產權的第五代全自動型測試儀器，該儀器適用于實驗室也適用于現場檢測，它集我們多年之生產經驗，博采眾長，摒棄華寵，突出實用，功能全面�？奢p松便捷地對互感器做伏安特性、變比、比差、角差、負荷等測試項目。
功能特點
- 支持檢測CT和PT
- 滿足滿足 GB1207、GB1208、GB168-47(IEC60044-1.6)等規程要求
- 無需外接其它輔助設備，單機即可完成所有檢測項目
- 自帶高速微型打印機:實時打印測試數據和特性曲線
- 采用智能控制器，操作簡單
- 全天侯大屏幕液晶，全中文菜單界面，圖形化顯示接口
- 按規程自動給出CT/PT（勵磁）拐點值
- 自動給出5%和10%誤差曲線
- 可保存3000組測試資料，掉電后不丟失
- 支持U盤轉存資料，可以通過標準的PC進行讀取，并生成WORD報告
產品特點
- 使用“一鍵飛梭”快捷操作方式，功能更強大，性能更優越，使用更方
- 實時顯示測試數據和動態描繪曲線，讀圖更加清晰
- 歐式扳把快速接頭、鎖扣設計，接觸面大、通流能力強
- 內置式封閉快速插頭、無遮擋設計，安全可靠
- 內置足功率電源，帶載能力強，可延長大電流線
- 采用一次壓注成型的工程塑料箱，堅固可靠
- 整機嵌壓式結構，分散應力；減震緩沖處理，確保物流的可靠性
- 小巧輕便≤25kg，非常利于現場測試
測試項目
| CT （保護類、計量類） | PT |
| 伏安特性（勵磁特性）曲線 | 伏安特性（勵磁特性）曲線 |
| 自動給出拐點值 | 自動給出拐點值 |
| 自動給出 5% 和 10% 的誤差曲線 | 變比測量 |
| 變比測量 | 極性判斷 |
| 比差測量 | 比差測量 |
| 相位（角差）測量 | 相位（角差）測量 |
| 極性判斷 | 交流耐壓測試 |
| 一次通流測試 （二次回路通道檢查） | 二次負荷測試 |
| 交流耐壓測試 | 二次繞組測試 |
| 二次負荷測試 | 鐵心退磁 |
| 二次繞組測試 | |
| 鐵心退磁 |
主要技術參數
| 項目 | 參數 | |
| 工作電源 | AC220V ± 10% 、 50Hz | |
| 設備輸出 | 0 ～ 10 0 0Vrms ， 5Arms （ 20 A 峰值） | |
| 大電流輸出 | 0 ～ 6 00A | |
| 勵磁精度 | ≤ 0.5% （ 0.2%* 讀數 +0.3%* 量程） | |
| 二次繞組 電阻測量 | 范圍 | 0 ～ 300 Ω |
| 精度 | ≤ 0.5% （ 0.2%* 讀數 +0.3%* 量程） | |
| 二次實際 負荷測量 | 范圍 | 0 ～ 10 00VA |
| 精度 | ≤ 0.5% （ 0.2%* 讀數 +0.3%* 量程）± 0.1VA | |
| 角差 | 精度 | 4 min |
| 比差 | 精度 | 0.05% |
| CT 變比測量 | 范圍 | ≤ 25000A/5A （ 5000A/1A ） ≥ 5A/5A |
| 精度 | ≤ 0.5% | |
| PT 變比測量 | 范圍 | ≤ 500 k V |
| 精度 | ≤ 0.5% | |
| 工作環境 | 溫度： － 10 ℃ ～ 40℃ ，濕度： ≤ 90% ，海拔高度：≤ 1000m | |
| 尺寸、重量 | 尺寸： 4 40 mm × 340 mm × 3 8 0mm ，重量：≤ 25kg | |
