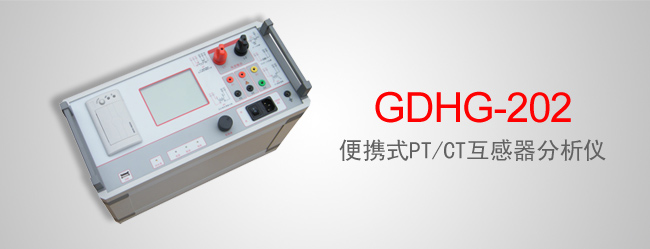

用于對保護類、計量類或TPY類互感器進行自動測試，適用于實驗室也適用于現場檢測。

• 支持檢測CT和PT（保護類、計量類、TP 類）穩態和瞬時等參數.
• 滿足 GB1207、GB1208、GB16847（IEC60044-1、IEC60044-6)等規程要求.
• 采用先進的電源技術，勵磁電壓高達30KV.
• 單機具有0～150A大電流輸出，可方便檢查互感器二次回路通道狀態的完整性.
• 無需外接其它輔助設備，單機即可完成所有檢測項目.
• 自帶微型快速打印機、可直接現場打印測試結果.
• 采用智能控制器，操作簡單.
• 大屏幕液晶，圖形化顯示接口.
• 按規程自動給出（勵磁）拐點值.
• 自動給出5%和10%誤差曲線.
• 可保存3000組測試資料，掉電后不丟失.
• 支持U盤轉存資料，可以通過標準的PC進行讀取，并生成檢測報告.
• 小巧輕便＜12Kg，非常利于現場測試.

測試儀主要測試功能：

CT （保護類、計量類、 TP  類）	PT
•  伏安特性曲線（勵磁特性）	•  伏安特性曲線（勵磁特性）
•  自動給出拐點值	•  變比測量
•  自動給出 5% 和 10% 的誤差曲線	•  極性判斷
•  變比測量	•  二次繞組電阻測量
•  比差測量	•  二次實際負荷測量
•  相位測量（角差）	•  鐵心退磁
•  極性判斷
•  二次繞組電阻測量
•  二次實際負荷測量
•  一次通流試驗（二次回路檢查）
•  鐵心退磁
•  剩磁系數 (Kr)
•  準確限值系數（ ALF ）
•  二次時間常數 (Ts)
•  勵磁電感（ LU ）
•  暫態面積系數（ Ktd ）
•  峰瞬誤差 （ Er ）



測試儀主要技術參數：

項    目		參    數
工作電源		AC220V ± 10%  、 50Hz
設備輸出		0 ～ 220Vrms ，  5Arms （ 20A 峰值）
輸出電流		0 ～ 150A
等效勵磁電壓		30KV
二次繞組 直阻測量	范圍	0.1 ～ 300 Ω
	精度	± 0.5% 、分辨率 0.1
二次實際 負荷測量	范圍	5 ～ 1000VA
	精度	± 0.5%
CT/PT 比差測量	精度	± 4min
CT/PT 角差測量	精度	± 0.05%
CT 變比測量	范圍	1-10000
	精度	± 0.5%
PT 變比測量	范圍	1-10000
	精度	± 0.1%
工作環境		溫度：－ 10 ℃ ～  40 ℃，濕度：≤ 90% ，海拔高度：≤ 2000m
尺寸、重量		尺寸： 38 0mm   ×  240 mm   ×  180 mm  ，重量：≤ 12Kg
