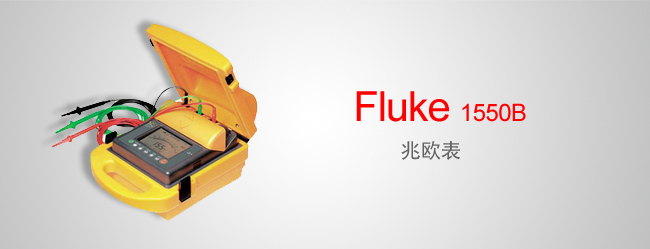

1550B是一款數字絕緣測試表，可在高達5000 V直流電壓下測試開關設備、馬達、發電機和線纜的絕緣情況。1550B可用于各種范圍的測試：從簡單的現場測試到定時測試和破壞性試驗。測量結果存儲能力和PC接口軟件使其非常適宜于預防性維護工作。大負荷的測試線、探頭和鱷魚夾均可放在定制便攜包內，作為堅固的現場測試套件提供。

• 測試電壓：250V、500 V、1000 V、2500 V 和 5000 V
• 在250至1000伏的范圍內，測試電壓可按50伏的步進電壓；在1000至5000伏的范圍內，測試電壓可按100伏的步進電壓。
• 0至 1 TΩ的絕緣電阻測量
• 電壓報警功能提示用戶電源電壓，可測量高達600 V 交流/直流電壓
• 保護系統消除了高阻測量時的表面漏流效應
• 大屏幕模擬/數字顯示詳細的測量數據
• 可測量線纜和絕緣電容
• 漏泄電流測試
• 0至5000伏的直流電壓可用于破壞性試驗
• 1 到 99分鐘的定時器
• 自動計算吸收比和極化指數
• 可在99個存儲單元中存儲所有測量參數
• 包括 Quicklink 1550B軟件和光纜
• 兩年質保

技術規格

測試電壓 250 V DC	量程：	200 kΩ 至 5 GΩ
	準確度：	5%
	量程：	5 GΩ 至 50 GΩ
	準確度：	20%
測試電壓 500 V 直流	量程：	200 kΩ 至 10 GΩ
	準確度：	5%
	量程：	10 GΩ 至 100 GΩ
	準確度：	20%
測試電壓 1000 V 直流	量程：	200 kΩ 至 20 GΩ
	準確度：	5%
	量程：	20 GΩ 至 200 GΩ
	準確度：	20%
測試電壓 2500 V 直流	量程：	200 kΩ 至 50 GΩ
	準確度：	5%
	量程：	50 GΩ 至 500 GΩ
	準確度：	20%
測試電壓 5000 V 直流	量程：	200 kΩ 至 100 GΩ
	準確度：	5%
	量程：	100 GΩ 至 1 TΩ
	準確度：	20%
短路電流	> 1 mA 且 < 2 mA
柱狀圖	量程：	0 至 1 TΩ
絕緣測試電壓	準確度：	0% 至 10%，1 mA 負載電流時
感應交流電流抑制	最大：	2 mA
容性負載充電速率	5 s/μF
漏泄電流	量程：	1 nA 至 2 mA
	準確度：	±(5% + 2 nA)
電容測量	量程：	0.01 μF 至 15.00 μF
	準確度：	±(15% rdg + 0.03 μF)
實時電路指示器	量程：	30 V 至 600 V (AC/DC，50/60 Hz)
	準確度：	±(5% + 2V)
定時器		1 - 99 分鐘
	可調：	1 分鐘增量
	指示：	1 秒的分辨率
斜波	所選測試電壓的0% 到 100%，或者直接到破壞測試電壓

環境技術指標

• 工作溫度:-20°C 至 +50°C
• 儲存溫度:-20 °C 至 +65 °C
• 濕度（非凝結）
  • 31 °C時為80%
  • 50 °C時為50%
• 防塵/防水:IP-40
• 操作海拔高度:2,000 m

安全特性

• 安全等級:EN 61010-1, CAT III 600V, EN61557, Parts 1 & 2
• 抗電磁干擾能力: EN 61326

機械和一般技術規格

• 尺寸:170 x 242 x 330 mm
• 重量:4 kg (含電池)
• 電池:12 V 鉛酸電池，可重復充電
• 保修:2 年
• 電池壽命:

  測試電壓	測試次數
  250 V:	4100
  500 V:	3600
  1000 V:	3200
  2500 V:	2500
  5000 V:	1500

• 震動和振動:MIL-PRF-28800F, Class II
• 充電器輸入:交流:85 至 250 V AC，50/60 Hz，50 VA

Quicklink 軟件

隨Fluke 1550B提供Quicklink軟件和板上存儲器，可以分別存儲測試結果。通過集成的紅外通信接口（IRDA PORT），可將數據下載至串行打印機或計算機。

軟件要求

Fluke Quicklink 1550B軟件需要運行Windows® 95/98/Me/NT4.0/2000 或 XP的PC。

安全標準

所有輸入保護級別為IEN61010-1 CAT III 600 V。1550B符合EN 61557 parts 1 和 2要求。
