• GB1094《電力變壓器》
• IEC60270《局部放電測量》
• GB1207《電壓互感器》
• DL417《電力設備局部放電現場測量導則》
• GB12706.4《電力電纜附件試驗要求》
• GB/T3048.12《電線電纜電性能試驗方法局放試驗》
• GB/T16927《高電壓試驗技術》
• GB/T7354《局部放電測量》
• GB1208《電流互感器》
• IEC6067.11《干式變壓器》
• IEC60885-3《整根擠包電纜局放試驗》

大型電力變壓器、電抗器是電力系統的核心設備，其運行狀態的好壞直接影響著電網的安全可靠運行，在電網設備全壽命周期管理中，及時了解設備的運行情況是至關重要的。

隨著電力系統的發展和系統維護技術的進步，局部放電已成為衡量高壓電氣設備是否存在潛在性 絕緣問題和質量缺陷的最重要考核指標之一。高壓電氣設備局部放電帶電巡回檢測方法，是一種對高壓電氣設備狀態維護的新方法，利用高壓電氣設備局部放電變化，判斷高壓電氣設備運行健康狀況。

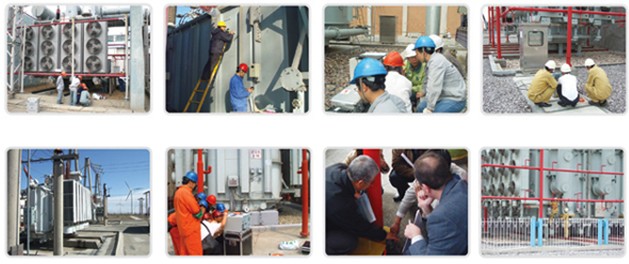

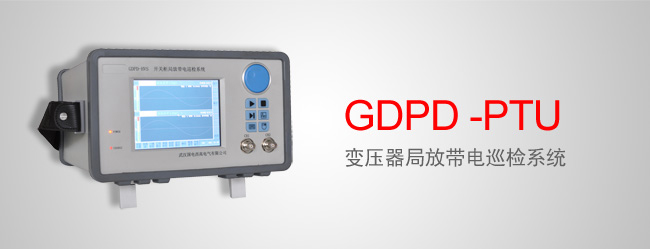

GDPD-PTU變壓器、電抗器局部放電帶電巡檢系統將探測器很方便的接到帶電運行的被測變壓器等高壓電氣設備上，帶電檢測、分析當前設備的運行狀態，通過檢查結果分析、判斷當前高壓電氣設備運行狀況， 及時發現故障隱患，保障高壓電氣設備完好運行。

該系統主要適用于變壓器、電抗器的局部放電檢測、產品出廠及現場試驗。也可用于各種電壓等級和容量的發電機、互感器、套管、GIS、電力電纜和其它高壓電氣設備的局部放電檢測。

• 無須停電，可隨時了解運行設備的絕緣狀況，局部放電變化趨勢。
• 可隨時確定運行設備的局部放電位置。
• 在線檢測的數據可以為設備的維修提供依據
• 可對運行設備的故障點進行跟蹤測試。
• 單臺巡檢儀可用于多臺被測設備，也可連續監測運行中的可疑設備。
• 巡檢儀既可以實現帶電巡回檢測也可以完成離線局部放電試驗和放電點定位試驗。

• 監測范圍：0.1pC～100nC
• 獨立測量通道：獨立2通道
• 主機監測分辨率：0.1pC
• 采樣精度：12Bit
• 最高采樣速率：每通道 5MHz
• 本量程非線性誤差：5%
• 量程切換：×1，×10，×100，×1000（>100dB）5檔
• 可測試品的電容量范圍： 6pF～250pF
• 程控濾波器分段：10kHz-100kHz， 80kHz-200kHz， 40kHz-300kHz
• 驗電源頻率范圍：50Hz-400Hz
• 檢測方式：超高頻檢測、超聲波檢測、脈沖電流檢測
• 運行環境溫度：-30～40℃
• 電源：充電電源： AV220V±10%/配可充電電池2塊，持續時間4小時
• 超高頻傳感器
  • 頻帶：300MHz～1.5GHz
  • 信號傳輸方式：同軸電纜
  • 檢測靈敏度：10pC
  • 外形尺寸：150×65×60(mm)
  • 重量： 0.6kg
• 超聲波傳感器
  • 頻帶：10kHz～100kHz
  • 信號傳輸方式：同軸電纜或光纖
  • 測靈敏度：10pC
  • 外形尺寸：φ62×72(mm)
  • 重量：0.3kg
• 寬頻帶電流互感器
  • 頻帶：10kHz～30MHz
  • 信號傳輸方式：同軸電纜
  • 測靈敏度：10pC
  • 外形尺寸：128×130×35(mm)
  • 重量：0.8kg
