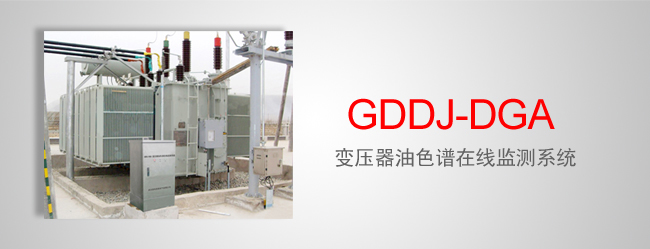

GDDJ-DGA變壓器油色譜在線監測系統（多組分原理）是基于氣相色譜技術的變壓器油中溶解多組分氣體在線監測產品。系統能按設定周期在線檢測出變壓器油中溶解等全組分氣體的含量，可通過專家系統判斷是否存在潛伏性故障，是過熱性故障還是放電性故障，并按設定的報警值進行報警。

裝置采用分布式控制采樣技術，具有自診斷、自恢復功能。各功能模件耦合弱，功能獨立，采用機架式架構，便于工程維護。

• 不用換瓶換氣，終年不間斷，免維護
• 在線監測H2、CO、CO2、CH4、C2H4、C2H2、C2H6、H2O的濃度及增長率
• 結構采用標準機箱，模塊化設計，結構緊湊，安裝維護簡便，可擴展性高，可便捷地與其它監測裝置集成
• 無循環泵式定量清洗循環取樣方式，真實地反應變壓器油中溶解氣體狀態
• 無真空泵泵式真空脫氣方式；脫氣率穩定，結構簡單，性能可靠，無污染，無排放
• 專用復合色譜柱，提高氣體組分的分離度
• 獨創的線性檢測器，監測數據真實、可信，監測結果與實驗室數據誤差極為相近
• 獨立的箱體內部溫濕度控制單元，消除地區和季節等因素對設備運行產生影響
• 數據采集精度高，采用△-ε、24位ADC和數字濾波。采用自動校準等技術進行圖譜數據采集
• 多樣的數據顯示及查詢方式，提供報表和趨勢圖，歷史數據存儲壽命為10年
• 環境適應能力強，成功應用于高寒、高溫、高濕度、高海拔地區
• 抗干擾性能高，采用光電隔離等多種技術提高抗干擾能力，電磁兼容符合相關標準
• 提供有兩級報警功能，報警信號可遠傳
• 最小的檢測時間為40分鐘左右，檢測周期可由客戶自行設置
• 完全返油技術，油樣脫氣過程中不接觸色譜載氣，利用多種手段控制，保證返回變壓器本體的油樣完全符合要求
• 加強系統故障診斷功能，提供改良三比值法，大衛三角法和立方體圖示法，給出診斷結果
• 采用多種通訊方式傳送數據，可選RS485、IEC61850、I2、GPRS無線和短信等方式發送數據
• 支持以太網/光纖接口，可實現全數字。遠程數據傳輸、設備控制和參數設置
• 現場可用標油或標氣自動標定，并具有自動清洗功能
• 可擴展性高，可便捷地與其它監測裝置集成
