產品標準

• GB1094《電力變壓器》
• GB/T16927《高電壓試驗技術》
• IEC60270《局部放電測量》
• GB/T7354《局部放電測量》
• GB1207《電壓互感器》
• GB1208《電流互感器》
• DL417《電力設備局部放電現場測量導則》
• GB12706.4《電力電纜附件試驗要求》
• GB/T3048.12《電線電纜電性能試驗方法局放試驗》
• IEC6067.11《干式變壓器》
• IEC60885-3《整根擠包電纜局放試驗》

GIS有“免維護”之說，但是在全球電力系統使用的情況不容樂觀；國內近年來電力系統GIS的事故頻繁，GIS故障率遠大于IEC、CIGRE規定的0.1次/100間隔/年。GIS一旦發生故障，引起的停電時間長，檢測費用高，并且事故造成的社會影響大，經濟損失嚴重。

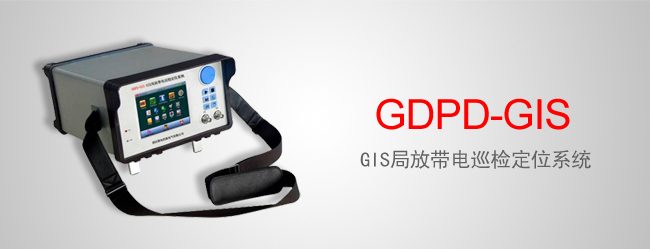

GDPD-GIS局部放電檢測、帶電巡檢定位系統能夠通過電信號和超聲波信號，集超高頻法、脈沖電流法、超聲波法于一體進行在線檢測，確定GIS是否存在放電故障，并確定放電位置。采用巡回檢測方法，可以在高壓設備運行過程中隨時進行檢測，不需要停電，不需要加壓設備，簡便易行，可隨時了解被監測設備的運行狀態，判斷是否需要維修，從而減少不必要的浪費，真正實現GIS設備的“免維護”，為電力系統的安全運行提供可靠的保證。



產品適用范圍

該系統主要適用于GIS的局部放電檢測、帶電巡檢、定位。配置不同規格的傳感器，也可用于各種電壓等級和容量的變壓器、電抗器、發電機、互感器、套管、電力電纜、高壓開關、開關柜和其它高壓電氣設備的局部放電檢測、帶電巡檢、定位。

產品別名：gis局部放電帶電檢測儀



檢測的主要故障類型

• 顆粒：自由顆粒和盆式絕緣子上的固定顆粒。
• 懸浮物（由于電氣或機械松動）：屏蔽松動可以引起懸浮電位，接近電極的懸浮屏蔽會使屏蔽與電極之間的放電增加。
• 導體和殼體上的毛刺：局部場強增加，由于電暈球的保護作用，工頻耐壓水平不受影響，但雷電沖擊電壓水平會大幅度下降，毛刺如果大于1-2mm 就認為是有害的。
• 盆式絕緣子內部缺陷 ：盆式絕緣子內部的缺陷會產生局部放電，形成樹枝放電，最終產生擊穿放電。

• 便攜式，操作簡單，對GIS無任何損害，所有的檢測對GIS設備的運行不產生任何影響。
• 可同時利用超聲和超高頻傳感器巡檢，發揮各自的優勢，實現全功能監測。
• 可以進行缺陷種類的識別，能夠檢測的缺陷類型有：自由顆粒、導體上的毛刺、懸浮屏蔽、電暈放電等�？赏瑫r(shí)利用超聲和超高頻傳感器巡檢，發揮各自的優勢，實現全功能監測。
• 超聲測量方法對外界電磁信號的免疫力及高靈敏度保證了測量結果的真實性�？赏瑫r(shí)利用超聲和超高頻傳感器巡檢，發揮各自的優勢，實現全功能監測。
• 對絕大多數缺陷具有很高的靈敏度；先進的測試技術可以保證測量到10pC的局放信號，可以探測到小于2mm的自由顆粒，可以探測各種各樣的顆粒，對顆粒進行定位，并判斷是否活動，是否有害，有害程度如何�？赏瑫r(shí)利用超聲和超高頻傳感器巡檢，發揮各自的優勢，實現全功能監測。
• 在現場可測局放的靈敏度10pC(或1mv)，并對局放進行定位。
• 對外部干擾不敏感。
• 利用信號的特點進行危險性評估。
• 對準備投運的GIS進行交接試驗時進行局放檢測，保證安裝質量。
• 支持建檔功能，建立GIS設備的內部缺陷檔案，可對設備的運行狀態有清楚的了解，可以決定設備停電檢修的時間。
• 單臺便攜式GIS局放檢測系統即可完成所有GIS的檢測。
• 即時測量、顯示PD數據及放電波形，同時可對其進行保存。

• 監測范圍：0.1pC～100nC
• 獨立測量通道：獨立2通道
• 主機監測分辨率：0.1pC
• 采樣精度：12Bit
• 最高采樣速率：每通道 5MHz
• 本量程非線性誤差：5%
• 量程切換：×1，×10，×100，×1000（>100dB）5檔
• 可測試品的電容量范圍： 6pF～250pF

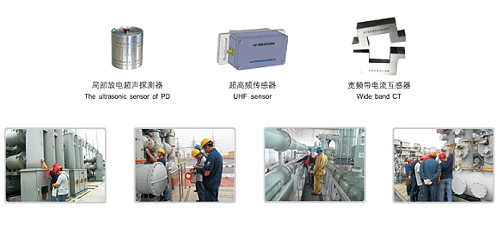

傳感器

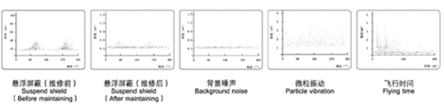

典型PD圖譜

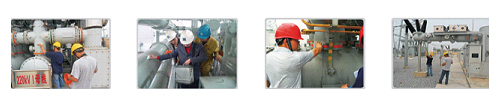

主要案例
